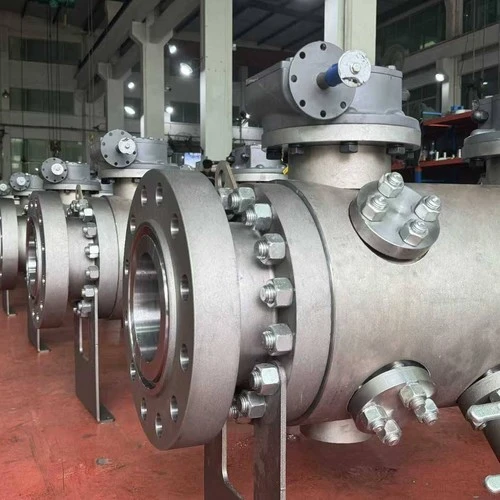

API 6D Tvöfaldur Block and Bleed (DBB) kúluventill

AnAPI 6D DBB kúluventiller fjórðungs-snúnings einangrunarventill sem notar tvö sjálfstæð sæti og hola-blæðingu í líkamanum til að einangra leiðsluhluta og sanna að hann sé þrýstingslaus áður en vinna hefst. Hann er smíðaður að API 6D með sjálfsléttandi (SPE) sætum og nær yfir NPS 2–56 (DN 50–1400), ASME Class 150–2500 og líkamsefni frá ASTM A216 WCB til tvíhliða F51, flokkuð frá -46 gráðu til +210 gráðu .

Kúluventill með tvöföldum blokk og blæðingu (DBB) er fjórðungs-snúninga einangrunarventill sem veitir staðfesta tveggja-hindrunareinangrun DBB aðgerðarinnar í gegnum flæðisleið kúluventils. API 6D skilgreinir tvöfaldan blokk og blæðingu sem einn loki með tveimur sætisflötum sem hindra þrýsting frá báðum endum og veita holrúmsloftun. Kúluventill nær þessu í gegnum gorma-orku, sjálf-afléttandi sæti sem hvert um sig standast sætisprófið sitt hvoru megin við 1,1 sinnum meiri þrýsting. Sem API 6D DBB kúluventill fyrir olíu og gas, LNG, hreinsun og efnagjald, er hann byggður í ASTM A216 WCB til ASTM A995 tvíhliða og kemur í stað tveggja blokkventla og spólu til að skera flanssamskeyti um allt að 66%.

Tæknilýsing

Stærðarsvið DBB kúluventla er NPS 2–56 (DN 50–1400) og DBB kúluventlaþrýstiflokkur nær yfir ASME flokk 150–2500; Fljótandi hönnun þjónar NPS 8 / Class 600 á meðan hönnun á tappum nær yfir allt svið, þannig að val á fljótandi vs. Gildi utan þessa sviðs eru gefin upp á gagnablaði verkefnisins.

Birgðasvið

Yfirbygging og snyrtivörur (flæðistyrkur)

Val á einangrun: DBB vs DIB

Athugið:DBB er getumerki, ekki ventlafjölskylda. Tvöfaldur blokk og útblástursventill getur verið byggður sem kúluventill, tappaloki eða pöruð blokk-og-samsetning; stingaventill getur líka verið DBB loki. API 6D hliðarventill er ein-blokk-og-blæðing (SBB). Staðfestu alltaf sætaskipan á pöntuninni, því vöruheitið eitt og sér skilgreinir ekki hindrunina.

Umsóknir

API 6D DBB kúluventill er tilgreindur hvar sem leiðsluhluti verður að vera einangraður og sannreyndur að hann sé þrýstingslaus áður en einangrun, viðhald eða þrýstiprófun heldur áfram.

Einangrun leiðslna og svíning:API 6D DBB kúluventill er aðal-línublokkunarventillinn á olíu- og gaslínum frá NPS 2 til NPS 56 (DN 50–1400). API 6D gerir það hæft fyrir leiðsluþjónustu í flokki 2500 og útblástursportið staðfestir að bæði sætin haldist fyrir skoðun eða suðubindingu-til að festast.

Mæli- og flugstöðvar:Í varðhaldi-flutningsmælaskúrum og tanka-bústöðvum einangrar lokinn mælirör eða dælusett svo hægt sé að losa það við sönnun fyrir núllorku. 1,1× hlutfalls-þrýstisætisprófið frá hvorri hlið, sem krafist er í API 6D, gefur skjalfesta leka-þétta einangrun sem skattamælingar og öryggistilvik krefjast.

Neyðarstöðvun og HIPPS:Í ESD og háum-heilleika þrýstings-varnarkerfum, veitir tappsettur API 6D kúluventill með DBB einangrun hraðvirka, endurtekanlega blokkina sem verndar niðurstreymisbúnað fyrir yfirþrýstingi. API 6D tapphönnun bera sætisálag á legur, sem heldur togi á stýrisbúnaði fyrirsjáanlegu frá flokki 150 til 2500 á öllu NPS 2–56 sviðinu.

Hafa og pláss-takmörkuð tengsl-:Þar sem pallur eða renna getur ekki passað tvo aðskilda blokkarloka og spólu kemur einn API 6D DBB kúluventill í staðinn fyrir þá samsetningu og sker flanssamskeyti um allt að 66%. Þyngd lækkar um allt að 60%, og fyrirferðarlítill yfirbygging auðveldar skipulag og viðhald í úthafseiningum.

Hreinsunarstöðvar og jarðolíugreinir:Í hreinsunarstöðvum og efnaverksmiðjum einangrar lokinn vinnsluhluta sem bera kolvetni, gufu eða árásargjarn efni svo hægt sé að opna þá til viðhalds. Yfirbyggingarefni spanna ASTM A216 WCB, A350 LF2, A182 F316 og tvíhliða F51, en eld-örugg API 607 ​​og ISO 15848-1 láglosunarpakkning fjallar um öryggis- og losunarmörk verksmiðjunnar.

Algengar spurningar

Hver er munurinn á DBB og DIB kúluventil?

DBB notar tvö sjálflosandi (SPE) sæti og losar yfirþrýsting í holrúmið sjálfkrafa á línuna. DIB-1 notar tvö tvöfalda-stimpla-áhrif (DPE) sæti fyrir tvíhliða offramboð en þarf utanaðkomandi holrúmslosunarventil. DIB-2 parar eitt SPE og eitt DPE sæti. Valið fylgir einangrunaráhættunni, ekki vöruheitinu.

Hvaða stærðarsvið og þrýstiflokkur nær API 6D DBB kúluventill?

Staðlað framboð nær yfir NPS 2–56 (DN 50–1400) og ASME Class 150–2500 (PN 16–PN 420). Fljótandi hönnun er algeng upp að NPS 8 / Class 600; tunnion fest hönnun nær yfir allt úrvalið. Lítil-hljóðfærisútgáfur keyra NPS 1/2–2.

Hvaða upplýsingar eru nauðsynlegar fyrir tilboð í API 6D DBB kúluventil?

Sendu lokagerð, stærð og DN, ASME flokk, yfirbyggingu og klæðningarefni, sætisfyrirkomulag (DBB eða DIB-2), endatenging, miðill, hönnunarhitastig, vinnsluaðferð, magn og áskilið skjal umfang (gagnablað, ITP, MTC, NDE).

Hvaða vottorð og prófunarskýrslur eru veittar?

Hver loki fylgir EN 10204 3.1 MTC, vökvakerfisskel og sætisprófunarskrár samkvæmt API 6D og ISO 5208 hlutfalli A, og málningar-/pökkunarskjöl. Skoðun þriðju-aðila (SGS, TUV, BV) og ITP verkefnis eru í boði sé þess óskað.

Hvað er MOQ, leiðtími og ábyrgð?

MOQ byrjar frá 1 stykki fyrir venjulega hönnun; verkpantanir eru gefnar upp á gagnablaði. Venjulegur afgreiðslutími er 4–8 vikur eftir efni og stærð. Ábyrgðin er 18 mánuðir frá sendingu eða 12 mánuðir frá gangsetningu, hvort sem kemur á undan.

Getur þú útvegað OEM og súr-þjónustu (NACE) útgáfur?

Já. Einka-vörumerki (OEM) með nafnplötu og umbúðum eru fáanleg. Fyrir H2S þjónustu eru yfirbyggingar og snyrtingar afhentar í samræmi við NACE MR0175 / ISO 15156 með stýrðri hörku og CRA yfirborði á blautum andlitum.

Þarf DBB kúluventill utanaðkomandi holrúmslosunarventil?

Staðlað DBB með SPE sæti sjálf-léttir yfirþrýstingi í holrúmi á línuna, sem API 6D krefst. Aðeins DIB stillingar með DPE sætum þurfa ytri afléttingarventil. Að tilgreina sætaskipan er því fyrsta skrefið í hvaða DBB röð sem er.

API 6D á móti API 608 - hvaða staðall á við?

API 6D nær yfir leiðsluloka; API 608 nær yfir vinnslu-málmkúluloka úr álverinu. Mörkin eru fyrsti einangrunarventillinn við rafhlöðumörk álversins. Þegar gagnablað vitnar í hvort tveggja ræður verklýsingin.
