Bonnetless Globe Valve Lýsing
Bonnetless Globe loki er loki sem útrýma hættunni á leka við tenginguna með því að útrýma hefðbundnum vélarhlífar uppbyggingu . loki hans og innsiglingarhlutir eru hannaðir sem samþættir heilir . Það er sérstaklega þróað fyrir vökvastýringu sem er hentugt með háum hitastig svo sem kraftur og jarðolíu .
Uppbygging og hönnunaraðgerðir
Samþykkt loki líkami:
Lokalíkaminn og þéttingaríhlutir eru falsaðir eða steyptir í heild, án sjálfstæðrar vélarhlífar, sem útrýma lekaáhættu ytri flans eða snittari tengingu loki líkamans;
Önnur inngjöf uppbyggingarinnar (svo sem stigið loki sæti) er samþykkt til að draga úr beinni veðrun miðilsins á lokunarflöt lokans og lengja þjónustulífið .
Sal og flutningskerfi:
SEALING SURFEORD: Lokaskífan og loki sæti eru soðnar með harðri ál (svo sem stjörnublöndu), með hörku sem er meiri en eða jafnt og HRC40, og slitþolið er bætt um meira en 3 sinnum;
Stem -samsetning: Yfirborð ryðfríu stáli stilkur (eins og 17-4 ph) er harður krómhúðaður og fylliefnið samþykkir sveigjanlegt grafít eða málmvindu uppbyggingu til að laga sig að háum hita og háþrýstingsumhverfi .
Bonnetless Globe Valve forskrift
Nafnþvermál (DN) og stærð
| Nafnþvermál (DN) | Lokalengd (mm) | Samsvarandi þvermál pípu (mm) | Athugasemd |
|---|---|---|---|
| 15 | 130 | φ20 | Hentar fyrir litla flæði nákvæmni stjórn |
| 25 | 160 | φ32 | Algengt er notað í leiðslum á efnatækjum |
| 50 | 230 | φ57 | Helstu forskriftir miðlungs spennukerfis |
| 100 | 350 | φ108 | Sérstakt fyrir stórar gufuleiðslur |
| 200 | 600 | φ219 | Öfgafullt háþrýstingsvinnuástand samsvarandi líkan |
Nafnþrýstingur (PN) og hitastigssvið
| Þrýstingsstig (PN) | Viðeigandi hitastigssvið | Dæmigert efni | Samsvarandi iðnaðarstaðlar |
|---|---|---|---|
| PN16 | -50 gráðu ~ 200 gráðu | 304 ryðfríu stáli | Hefðbundinn efnaiðnaður, vatnsmeðferðarkerfi |
| PN25 | -50 gráðu ~ 300 gráðu | 316L ryðfríu stáli | Ætandi fjölmiðlaeftirlit |
| PN40 | -196 gráðu ~ 400 gráðu | Tvíhliða stál (2205) | Lágur hitastig og háþrýstingssenur |
| PN100 | -50 gráðu ~ 550 gráðu | Háhita ál (Inconel 625) | Hitauppstreymi aðal gufukerfi |

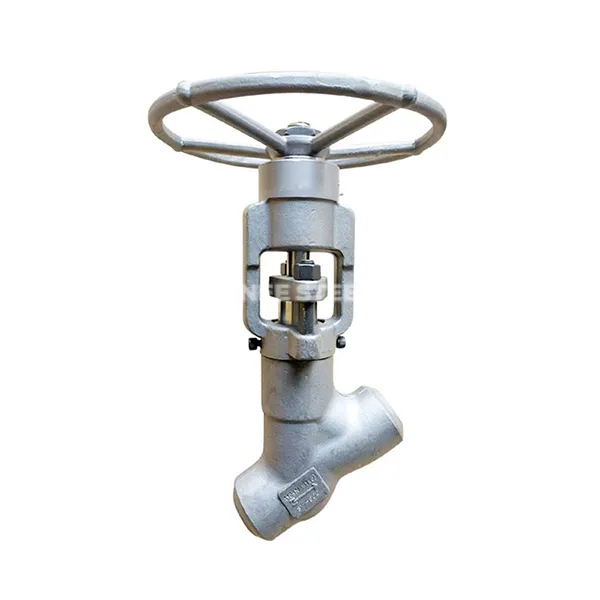

Bonnetless Globe loki
Forrit:
Háhita og háþrýsting gufukerfi:
Fljótleg einangrun helstu gufuleiðslu hitauppstreymisstöðva, standast 540 gráðu /25MPa vinnuaðstæður og forðast leka af völdum hitauppstreymis aflögunar hefðbundinna loki þekju;
Tærandi stjórnun fjölmiðla:
Inntaks- og útrásarlokar reactors jarðolíu vetniseiningarinnar eru hentugir fyrir 42MPa háan þrýsting og brennisteins sem inniheldur miðlungs tæringu og það er engin bilun skrá yfir þéttingaryfirborðið;
Erfitt umhverfi kjarnorkuiðnaðar:
Aðalrásar einangrunarventils kælivökva kjarnorku hefur staðist ASME III kjarnorkuvottun og uppfyllir langtímaþéttingarkröfur í geislunarumhverfinu .
Samanburður við hefðbundna hnöttaloka
| Samanburðarliði | Bonnetless Globe loki | Hefðbundinn hnöttur loki (með vélarhlíf) |
|---|---|---|
| að versla áhættu | Enginn ytri lekapunktur (sameining loki), lekahlutfall minna en eða jafnt og 0,001% DN | Flans/snittari tengingar eru viðkvæmar fyrir leka (leki er um 0,01% DN) |
| Uppbygging styrkur | 6 sinnum nafnþrýstingsgeta (venjulegt hitastigspróf) | Hefðbundinn 4 sinnum prófunarþrýstingur (ASME B16.34 staðall) |
| Flækjustig uppsetningar | Engin þörf fyrir uppsetningu miðju vélarhlífar, dregur úr gangi um meira en 30% | Það þarf að kvarða flatneskju vélarhlífarinnar nákvæmlega |
| Viðeigandi hitastig | -196 gráðu ~ 650 gráðu (málmþéttingarkerfi) | -29 gráðu ~ 550 gráðu (Limited By Lok Cover Gasket) |
