Vélræn hliðarloki Lýsing
Vélrænni hliðarventill er afskorinn loki með hliðinu sem kjarnaop og lokunarhlutinn. Það getur gert sér grein fyrir fullri opnunar- eða lokunarstýringu á leiðslum miðils með lóðréttri lyftingarhreyfingu og er ekki hægt að nota það til að stjórna flæði. Kjarnahlutverk þess er að skera áreiðanlega af vökvanum, sem er hentugur fyrir háþrýsting, ætandi fjölmiðla og svifryk flutningssviðs.
CORE STRUCTION OG DRIVE MODE
Key íhlutir
Gate: Skipt í stífu hliðið (samþætt uppbyggingu) og teygjanlegt hlið (er hægt að afmyndast örlítið til að laga sig að þéttingarfráviki);
Valve stilkur: Tengir drifbúnaðinn og hliðið, skipt í tvenns konar: Tær stilkur (lyfti stilkur er sýnilegur) og falinn stilkur (loki stilkur snýst og lyftur);
SEALING SAMENN: Yfirborð slitþolinna efna (svo sem 1CR13, ryðfríu stáli) eða teygjanlegum efnum (ekki málmfóðri).
Drive Mode
manual drive: handhjól eða gírkassa notkun, aðlagað að umhverfi sem ekki er knúið;
A
Vélræn hliðarventill forskrift
|
Liður |
Vélrænni hliðarventill | ||
|
Viðeigandi staðla |
GB, Din, ANSI, ASME, JIS, API |
||
|
Stærðarsvið |
DN15 til DN200 |
||
|
Rekstrarþrýstingur |
10Bar, 16Bar, 20Bar, 40Bar, 64Bar, Class 150, Class 300 |
||
|
Líkamsefni |
Ryðfrítt stál 304/316/316L |
||
|
Hitastig miðils venjuleg tegund |
-22 ℉ til 356 ℉ |
||
|
Háhita gerð |
-22 ℉ til 842 ℉ |
||
|
Endatenging |
Flans |
||
|
GATE VALVE Body Design Standard |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Viðeigandi fjölmiðlar |
Vatn, loft, olía, gas, gufa, kvoða osfrv. |
||
|
Spenna |
Dc -12 v, 24vac -24 v, 110v, 220v, 380v |
||
|
Tegund stýrivélar |
Slökkt á gerð, mótunartegund eða greind gerð |
||
|
Umsókn |
Matur og drykkur, vatn og skólp, Ultra Pure Water, Desalination, Chemical, Textil |
||

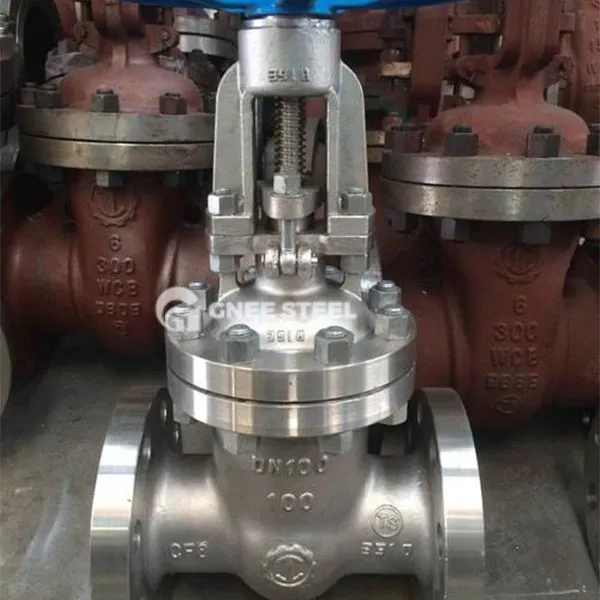

Vélrænni hliðarventill
Tæknilegir kostir
Þétting áreiðanleika
Ásamt þvinguðum þéttingarhönnun (ytri kraftur sem ýtir á hliðið) og sjálfsþéttingu (miðlungs þrýstingsaðstoð) nær lekastigið Vi; Háþrýstingþol
Króm-mólýbden stálventill líkami og þéttingaryfirborð karbíts eru hentugur fyrir öfgafullan þrýsting (PN80) atburðarás; Viðhald þægindi
Skiptanleg sæti og mát hönnun dregur úr kostnaði við miðbæ.
Forrit
High-Pressure Iðn Systems
Gufuleiðslur fyrir hitauppstreymi (PN ＞ 10MPa);
Bensín- og jarðgasleiðslur (H₂S tæringarþolin efni).
powder og kornótt miðlungstýring
Pneumatic flutningskerfi (tvöfalt hlið andstæðingur-Jamming Design);
Málmvinnsla og námuvinnslu kornefni.
Aðlögun umhverfis aðlögun
Hreinlætisvökvi (316L ryðfríu stáli);
Lágt hitastig fljótandi miðill (-196 gráðu sérstök innsigli).
