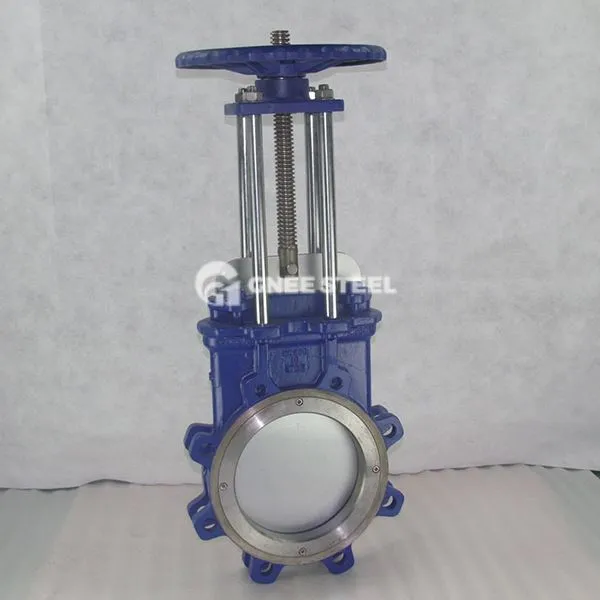

Lugged Knife Gate Valve

‌Lug hnífsgátt loki‌ (einnig þekktur sem ‌lug hnífsgátt loki‌ eða ‌slurry loki‌) er loki sem er sérstaklega notaður til að stjórna óhreinum, seigfljótandi eða ætandi vökva. Hönnun þess sameinar skurðaraðgerð hliðsins við uppsetningar kosti Lug uppbyggingarinnar og er mikið notuð í efnafræðilegum, raforku, umhverfisvernd og öðrum sviðum.

Kjarna uppbyggingareiginleika

Lug hönnun:
Lokalíkaminn er með töskur á báðum hliðum, sem eru beintengdir við leiðsluflans með boltum. Það er auðvelt að setja það upp og forðast að loki líkaminn sé kreisti og aflagaður af boltum og bætir þannig þéttingaráreiðanleika.
Í samanburði við hefðbundna flansventla styttir uppsetningin upp lyfjameðferðina og dregur úr hættu á leka af völdum boltans.

‌Gate og innsigli uppbygging:
Hliðið er hannað með U-laga blað, sem getur skorið niður óhreinindi eins og trefjar og agnir til að koma í veg fyrir jamming; Yfirborðið er fágað til að auka þéttingarafköst.
Innsiglið er skipt í mjúkt innsigli (PTFE, gúmmí) og harða innsigli (málmur/keramik). Mjúka innsiglið nær núll leka og harða innsiglið er ónæmt fyrir háum hita (minna en eða jafnt og 300 gráðu) og slit.
‌
Aðlögunarhæfni efnis ‌:
Lokalíkaminn er venjulega úr ryðfríu stáli (304/316L), kolefnisstáli eða sérstökum ál (svo sem F55, 2205), sem hentar ætandi miðlum;
Hægt er að búa til hliðið úr slitþolnum efnum (svo sem 2CR13, keramik) til að lengja þjónustulíf sitt.

Vinnandi meginregla
Hliðinni er lyft lóðrétt með handvirkum, rafmagns eða pneumatic drifi loki stilkur:
‌ Open State‌: hliðinu er að fullu lyft og vökvinn fer í gegnum óhindrað;
‌ klofið ástand: Blaðið neðst í hliðinu þrýstir á lokasætið, sker af miðlinum og skafnar af óhreinindum á þéttingaryfirborðinu til að ná tvíhliða þéttingu ‌.



Lugged Knife Gate Valve



Forrit

Umhverfisvernd: Meðferð við skólpi sem inniheldur sviflausnarefni í skólphreinsistöðvum í þéttbýli.
Kraftiðnaður: Samgöngur og skurður á ösku slurry í koleldavirkjunum.
Efnaiðnaður: Rennslisstjórnun á sterkum sýru og basa miðlum.
Papermaking og málmvinnsla: Leiðslukerfi fyrir kvoða með háum styrk og steinefni.
