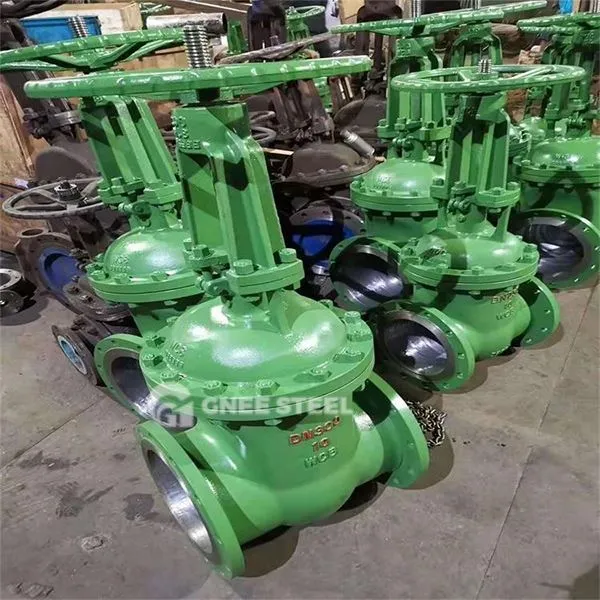

High Vacuum Gate Valve Lýsing
Hár tómarúm hliðarventill er loki hannaður fyrir tómarúmskerfi . það getur í raun einangrað miðilinn í neikvæðum þrýstingsumhverfi, komið í veg fyrir gasleka og haldið tómarúmstöðugleika með bjartsýni þéttingarbyggingar . Kjarnaaðgerðir þess fela í
Kostir:
Framúrskarandi þétting: Sjálfsþéttingarhönnunin gerir lekahlutfallið minna en eða jafnt og 0,01% DN, og PTFE Soft Seal getur náð núll leka, sem er meira en 30% betri en venjulegir hliðarventlar;
Sterkt hitastig viðnám: Líkamsefnið (svo sem króm-mólýbden stál) styður hitastigssvið -29 gráðu ~ 550 gráðu, og þéttingarhringurinn hefur hitastig viðnám allt að 350 gráðu (kolefnistrefjaefni);
Auðveld notkun: Lægri pökkunarbyggingin dregur úr opnunar- og lokunar toginu og handvirkt rekstrar tog minnkar um 40% samanborið við hefðbundna hliðarloka;
Hæfni gegn mengun: Hönnun rennslisrásarinnar í fullri boranum dregur úr afgangsmiðlinum og er hentugur fyrir vökvastýringu sem inniheldur agnir og trefjar .
High Vacuum Gate Valve forskrift
|
Umsóknarsvið
|
1 × 10-5 pa -1.2 × 105Pa (O-hringþétting)
|
|
|
1 × 10-6 pa -1.2 × 105Pa (Bellow Seling)
|
||
|
Mismunandi þrýstingur áður en opnir lokiplötur
|
Minna en eða jafnt og 3 × 103Pa hvaða átt sem er
|
|
|
Lekahraði líkama og grunn
|
1.3 × 10-7 pa · l · s -1
|
|
|
Hringrás þar til fyrsta viðhald
|
10, 000 sinnum
|
|
|
Bakstur tempraða af loki líkama
|
Opna minna en eða jafnt og 200 gráðu; Lokaðu minna en eða jafnt og 150 gráðu
|
|
|
Staða uppsetningar
|
Hvaða átt sem er
|
|
|
Aflgjafa (Pneumatic)
|
AC 220V 50Hz, 6W eða DC 24V, 3W (Sérstakt SPE . er hægt að aðlaga)
|
|
|
Þjappað loft (aðeins framboð til loftloka)
|
0.4-0.7 MPA
|
|
|
Hraði lokunar og opnunar (pneumatic)
|
Minna en eða jafnt og 3s
|
|
|
Vísbendingar um stöðu lokanna
|
Handbók
|
með vísbendingu um opnar og lokaðar staðsetningar (vélræn gerð)
|
|
Pneumatic
|
með vísbendingu um opnar og lokaðar staðsetningar (segulrofa)
|
|
Hár tómarúm hliðarventill
Iðnaðarumsókn og aðgerð
| Iðnaðar | Sértækar atburðarásir og aðgerðir | Frammistöðu samsvörun |
|---|---|---|
| Orkuiðnaður | Tómarúm einangrun á þéttingarkerfi gufu hverflunnar í hitauppstreymi til að koma í veg fyrir að loftíferð eyðileggi neikvæða þrýstingsumhverfið | Háhitaþolinn og lágt lekahraða hönnun |
| Semiconductor framleiðslu | Stjórna nákvæmlega gasflæði í tómarúmhúðunarbúnaði til að viðhalda miklu hreinlætisumhverfi | Hátt þéttingarstig (minna en eða jafnt og 1 × 10⁻⁶ pa · m³/s) |
| Biopharmaceuticals | Að hindra örverumengun í smitgát framleiðslulínum og tryggja GMP hreinleika staðla fyrir lyfjagjafakerfi | Efni án úrkomu, auðvelt að hreinsa uppbyggingu |
| Nuclear iðnaður | Þétting geislavirkra miðla í aðskilnaðarbúnaði samsætu til að koma í veg fyrir leka á áhættusömum efnum | Geislunarþolin efni og óþarfi þéttingarbyggingar |
