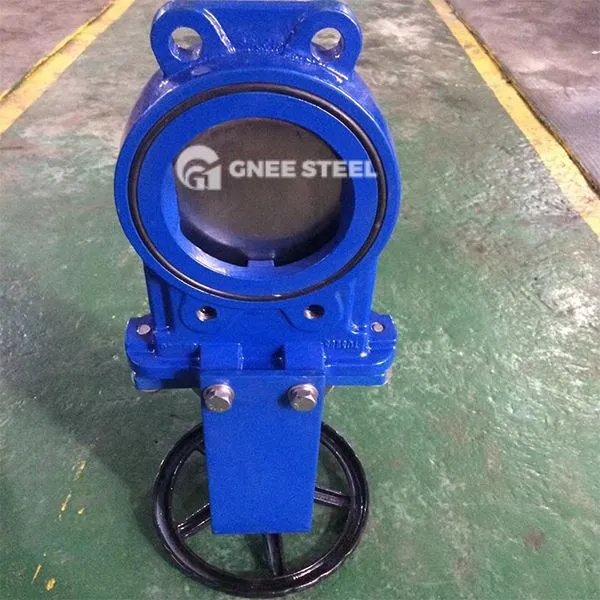

Sveigjanlegt járnhnífsgataloki

Sveigjanlegt járnhnífsgátt loki er hnífategund hliðarventill úr sveigjanlegu járni. Það hefur skurðargetu hnífshliðalokans og mikinn styrk og tæringarþol sveigjanlegs járns. Það er hentugur til að skera af stýringu á miðli sem inniheldur agnir, trefjar eða mikla seigju. Hlið þess er hnífalaga eða fleyglaga uppbygging og hreyfingin er hornrétt á vökvann. Það er aðeins notað í fullkomlega opnu eða fullkomlega lokuðu ástandi og getur ekki aðlagað rennslið.

Hönnun kjarnauppbyggingar

Loki líkami og efni

Lokalíkaminn er úr sveigjanlegu járni (svo sem líkan pz73x -10 q). Samþætta burðarhönnun útrýmir hættunni á leka og bætir endingu.

Botn hliðsins er blað (fleyghorn 5 gráðu -50 gráðu), sem getur skorið niður óhreinindi eins og trefjar og slurries; Teygjanlegt hlið er hægt að afmyndast örlítið til að bæta upp frávik þéttingaryfirborðsins.

Innsigla og drif

Þéttingaryfirborðið er gert úr yfirborð karbíts eða PTFE efni, ásamt stuðningsafli stálplötunnar til að ná hægum lokunarþéttingu, draga úr núningi plansins og lengja endingartíma. Styður handvirka, rafmagns, pneumatic eða bevel gírdrif til að mæta sjálfvirkni þörfum mismunandi vinnuaðstæðna.

Amerískur staðall
Hönnun á ANSI/AWWA C509
Augliti til auglitis vídd til ASME B16. 10-2000 (ISO 3 Series)
Flans og borun í lítil og meðalstór/ANSI B16. 42-1998
Breskur staðall
Hönnun á BS5163, BS5150
Augliti til auglitis víddar við BS5163 (ISO 3Series, ISO19 Series)
Flans og borun í BS4504 Part1 (EN1092)
Standard Þýskaland
Hönnun á DIN3352
Augliti til auglitis víddar við DIN3202 (F4: ISO 14 Series; F5: ISO 15 Series)
Flans og borun í BS EN1092



Sveigjanlegt járnhnífsgataloki



Kostir

• ‌ Föt og þrýstingþol: Sveigjanlegt járn hefur mikinn togstyrk (betri en venjulegt steypujárn) og harða þétti yfirborðið þolir mjög slípandi miðla (svo sem gjall og kvoða).
• ‌Low rennslisviðnámshönnun: Rennslisrásin er bein þegar hún er opin, með lágum þrýstingi, hentar fyrir stórar flæðisviðsmyndir.
• ‌ Easy viðhald: Samningur uppbygging, létt þyngd og hólfalaus hönnun loki líkamans dregur úr óhreinindum og dregur úr viðhaldstíðni.

Forrit

• ‌ Umhverfisvernd og skólpmeðferð: Skerið fráveitu sem innihalda trefjar og fastar agnir til að koma í veg fyrir stíflu á pípu (svo sem fráveitustjórnun í pappírsiðnaðinum).
• ‌Mining og málmvinnsla: Stjórna flutningi á mikilli seigju eða agna sem innihalda ögn eins og slurry og leðju.
• ‌ Food and Chemical Industry: Hægt er að nota hreinlætis hönnun fyrir slurry eða ætandi miðla (verður að uppfylla efnisvottunarstaðla).
