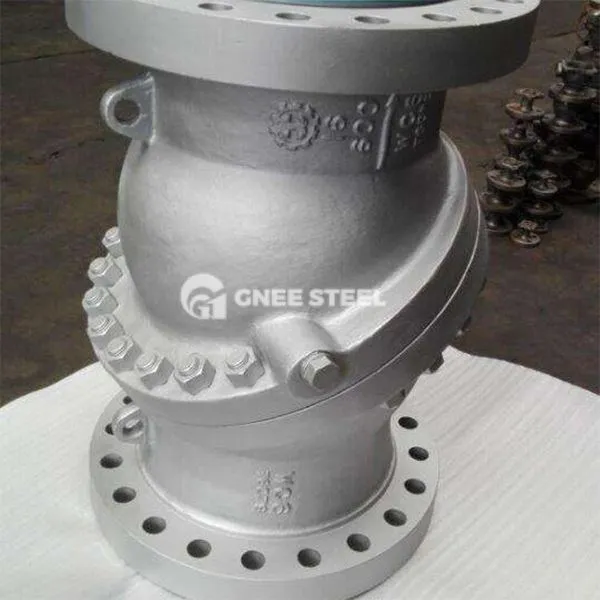

Halla disksiglunarventill

Athugunarventill á halla disknum er stöðvunarventill byggður á tvöföldum sérvitringum. Það getur náð skjótum opnun og lokun með því að halla og snúa disknum og forðast áhrif og vatnshamaráhrif hefðbundinna stöðva. Það er hentugur fyrir vinnuaðstæður með strangar kröfur um litla rennslisþol, mikla þéttingu og skjót viðbrögð.

‌ CORE lögun‌:

‌Non-áhrif lokun ‌: Diskurinn snertir smám saman þéttingaryfirborð lokasætisins til að útrýma vélrænni árekstri og hávaða við opnun og lokun; ‌Streamlined rennslisrás‌: Venturi gerð rásarhönnunar, lágt rennslisþolstuðull (um það bil 40% lægri en hefðbundnir stöðvunarlokar), veruleg orkusparandi áhrif; ‌Multi-efnisaðlögun‌: Hægt er að velja loki líkamann úr ryðfríu stáli, Hastelloy osfrv., Hentar fyrir háan hita og ætandi miðla (svo sem gufu, efni). Kjarnauppbygging og hönnunarforskriftir
‌Key íhlutir‌

Líkami og diskur ‌ Vetraraðili:
Lokalíkaminn samþykkir ómissandi steypuferli (sumar einkaleyfishönnuðir samþætta þrýstingsskel í loftdælu til að bæta innsigli áreiðanleika);
Diskurinn er tvöfaldur samskiptalegur fiðrildaskipan og hallahornið (svo sem 60 gráðu þéttingarlínuhorn) gerir sér grein fyrir hreyfingu pendúls.
‌ Aðalkerfi ‌:
Metal Hard Seal (wolframkarbíð úða) eða teygjanlegt mjúkt innsigli (polytetrafluoroethylene fóðring), styður núll leka staðal;
Sumar gerðir eru lagðar ofan á með hægum afturfjöðrum og biðminni til að draga úr lokunarkrafti.
Hönnunarskriftir‌

‌Standards‌: ASME B16.34 (hönnun), ASME B16.10 (byggingarlengd), API 598 (próf);
Þrýstingsstig‌: flokkur 15 0 ~ 25 0 0 \/ pn2.0 ~ 42.0mpa;
Þvermál svið‌: DN15 ~ DN3200.



Halla disksiglunarventill



Kostir og valstig
Samanburður ‌
‌Opening og lokunarhraði: Lokunartími voraðstoðar líkansins er minni en eða jafnt og 0. 5 sekúndur, sem er 2 sinnum hraðari en sveifluprófsventillinn; Sveigjanleiki ‌ Snúning ‌: Styður lárétta, lóðrétta og hvaða uppsetningu horns (enginn viðbótarstuðningur krafist).
‌

Val stig‌
‌Media einkenni ‌: Hreinn vökvi\/gas er valinn en málminnsigli; Fjölmiðlar sem innihalda ögn þurfa forsíðu; ‌Pressure passing‌: Háþrýstingslöngur (svo sem flokkur 600 og hærri) þurfa sérsniðna fölsaða loki líkama; ‌ Stjórnunarkröfur ‌: Hægt er að velja greindar gerðir með rafmagns\/pneumatic stýrivélum fyrir flæði reglugerðar.
