Vorhlaðinn Athugunarloki Lýsing
Spring Loaded Check Valve er einstefna loki sem er lokaður með hjálp vorkrafts, sem gerir miðlinum kleift að renna í eina átt og hindra afturstreymi. Kjarni fyrirkomulag þess er:
Fordwew Flow Opening: Miðlungs þrýstingur yfirstíga vorþolið og ýtir á lokaskífuna (svo sem lokaskífu, bolta osfrv.) Til að opna og mynda rennslisrás;
Lokun rennslis við rennsli: Þegar miðlungs þrýstingur hverfur eða afturflæði á sér stað, endurstillir vorkrafturinn fljótt lokaskífuna í þéttingarstöðu til að hindra afturflæðið.
Lokaaðgerðin kveikir á þrýstingi (þ.e. rofþrýstingi) fer eftir stífni vorsins og miðlungs vinnuaðstæðum.
Tegund og uppbygging
Flokkun eftir uppbyggingu:
Spring í línu gerð: Ventilskífan er samsíða leiðslunni, með samsniðna uppbyggingu, hentugur fyrir litla þvermál leiðslur (DN15 ~ 100 mm);
Spring y Type: Ventilskífan er í ákveðnu horni við leiðsluna, með lægri rennslisþol og auðvelt viðhald. Það er oft notað í háþrýstingi eða tíðum opnun og lokunarsviðsmyndum;
Swing Spring Assisted Type: sameinar lömuð sveifluloku með vorjafnalausn til að draga úr lokunaráhrifum og er hentugur fyrir stóra þvermál leiðslur (DN200 ~ 1200mm).
Key íhlutir:
Spring efni: ryðfríu stáli (304\/316L) eða ál úr stáli, tæringarþolið og teygjanlega stöðugt;
Aðalformi: Metal Hard Seal (há hitastig og hár þrýstingur) eða teygjanlegt mjúk innsigli (PTFE\/Graphite), hitti ANSI flokk VI leka
Vorhlaðinn Check Valve forskrift
|
Vöruheiti |
Iðnaðarsprófunarventill |
|||
|
Stærð |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Tengingarenda |
snittari |
|||
|
Standard |
3a, din, sms, iso |
|||
|
Þétting |
Kísill, EPDM, Viton |
|||
|
Aðgerð leið |
Handvirkt, pneumatic og rafmagns stýrivél |
|||
|
Hámarkshitastig |
10Bar |
|||
|
Vinnuhitastig |
-10 gráðu til +120 gráðu |
|||
|
Yfirborðsfæging |
Ra minna en eða jafnt og 0. 8μm |
|||
|
Sending leið |
Með því að tjá, með flugi eða með sjó, sem beiðni viðskiptavina |
|||
|
Umfang umsóknar |
Mjólkurvörur, matur, bjór, drykkur, lyfjafræði, snyrtivörur, vatn osfrv |
|||

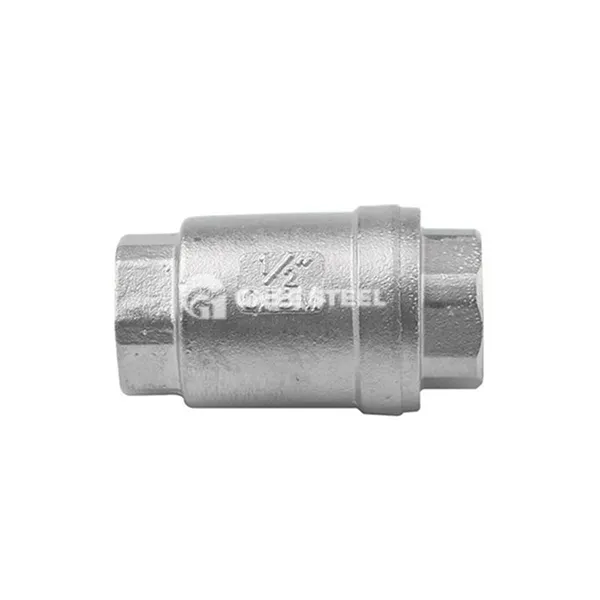

Vorhlaðinn Check Loki
Eiginleikar
Fast svar: Voraðstoð lokunar styttir endurstillingartímann í minna en 0. 5 sekúndur, sem dregur verulega úr hættu á vatnshamri;
Hátt þétting: Forhlaðna vorið eykur klemmukraftinn milli lokaskífunnar og lokasætisins og getur í raun komið í veg fyrir afturflæði við lágþrýstingsskilyrði;
Hönnun lágstreymis viðnáms: Straumlínulagaða uppbygging loki rásar dregur úr þrýstingsmissi og tap á þrýstingi er minna en 3% (að fullu opið); Durhæfni: Vor- og þéttingaryfirborðið er slitþolið og þjónustulífið getur orðið 5 ~ 10 ár (venjuleg vinnuaðstæður).
Forrit
HVAC System: Koma í veg fyrir kælivatn eða gufu afturflæði, vernda vatnsdælur og ketla;
Petrochemical Process Pipelines: Stjórna einátta flæði ætandi miðils (svo sem sýru og basa vökva);
Vökvakerfi flutningskerfi: hindra bakstreymi vökvaolíu til að forðast að stýrivélin missi stjórn;
Matvæla- og lyfjaiðnaður : Hreinlætis hönnun (spegill fægja) uppfyllir þarfir smitgát.
