Mjúk sitjandi eftirlitsventill

Mjúkt sitjandi afturloki (einnig kallaður mjúkur sætiseftirlitsventill) er flokkur afturloka sem notar samhæft, ó-málmþétt þéttiefni sem er fest á spjaldið eða ventlasæti til að mynda lokunarþéttinguna. Þegar framvirkur vökviþrýstingur fer yfir sprunguþrýsting ventilsins - er lágmarksþrýstingurinn sem þarf til að lyfta spjaldinu og hefja flæði - opnast lokinn til að hleypa í gegnum. Þegar framflæði hættir eða afturþrýstingur myndast, sest stöngin aftur og teygjuþéttingin þjappast saman við hliðflötinn til að hindra öfugt flæði.

Skilgreiningarmunurinn á mjúkum sitjandi og harðsæti afturlokum er þéttingarviðmótið: Harðir sætisventlar nota stífan málm-á-málmsnertingu, en mjúkir sætisventlar treysta á aflöganleg teygjanleg efni til að búa til þéttari og -lekaþolnari innsigli við lægri vinnuþrýsting. Þessi greinarmunur ræður beint hæfi fyrir mismunandi umsóknarkröfur.

Hár-afkastamjúkir afturlokar með mjúkum sitjum eru hannaðir með efnis- og byggingarvali sem eru sérsniðin að umsóknarkröfum, með lykilþáttum þar á meðal:

Loki yfirbygging: Flestar iðnaðar- og rannsóknarstofugerðir -nota 316 ryðfríu stáli fyrir víðtæka efnasamhæfi og tæringarþol; kopar og kolefnisstál eru einnig fáanlegir fyrir almenna-tilgang, lægri-þjónustu.

Innsigli Element: Teygjanleg eða fjölliða innsigli eru kjarnavirknihlutinn. Algeng efni eru:

Nítríl (NBR): Fyrir almenna-vatns- og olíuþjónustu, allt að ~200 gráður F

EPDM: Fyrir vatns- og gufuþjónustu, allt að ~300 gráður F

Viton® (FKM): Fyrir kolvetni og efnaþjónustu, allt að ~400 gráður F

PTFE (Teflon®): Frábært efnaþol með litlum núningi, hentugur fyrir margs konar árásargjarn efni.

Kalrez® (FFKM): Hágæða perflúorelastómer sem býður upp á óvenjulega efnaþol og stöðugan háan-hitaafköst upp í um það bil 600 gráður F (316 gráður).

Margar háþrýstihönnun innihalda varahring úr málmi til að vernda innsiglið gegn útpressun og varanlega aflögun við aukinn þrýsting.Poppet Mechanism: Tvær aðalhönnun eru iðnaðarstaðall:

Vor-hleðslur: Notaðu afturfjöður til að aðstoða við lokun, hentugur fyrir hvaða festingar sem er.

Þyngdarafl-aðstoðarpoppar: Fjarlægðu gorma algjörlega, treystu á þyngd spjaldtölva fyrir lokun. Margir þyngdarafls-lyftingarlokar eru hannaðir fyrir lóðrétta uppsetningu, þeir gefa afar lágan sprunguþrýsting (allt í 0,5 psi) og eru tilvalin fyrir uppsetningar á sog-hliðardælu þar sem lágmarka þarf þrýstingsfall.

Innri flæðisleið: Hágæða hreinlætis- og greiningarhönnun er með lítið innra dauðarúmmál (dauður fótur) og vel-sópuð innri holrúm til að lágmarka stöðnun vökva og mengunarhættu, mikilvægt fyrir HPLC, lyfjafyrirtæki og -matvæli.

Segðu okkur frá þrýstingi, miðli og gerð tengingar-við mælum með réttum mjúkum afturloka innan 24 klukkustunda.

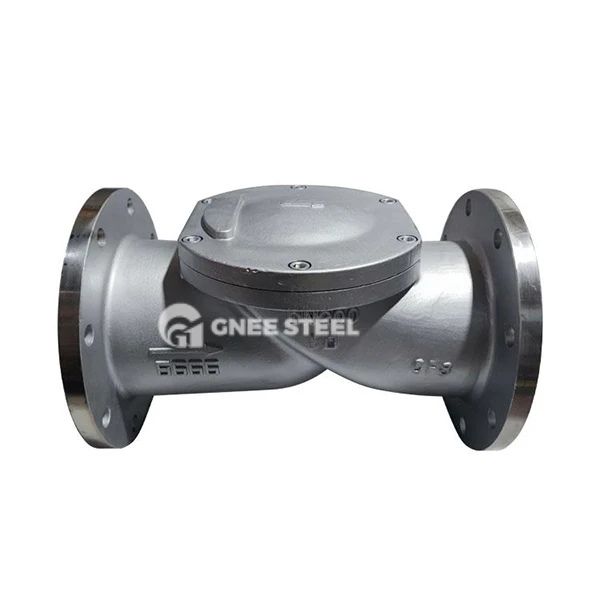

mjúkt sitjandi afturloki



Kostir mjúkt sitjandi afturloka

Mjúk sitjandi hönnun býður upp á sérstakan árangur sem gerir hana ákjósanlega fyrir mörg nákvæmnis- og öryggis-mikilvæg forrit:

Kúla-þétt þétting: Aflögunarhæfa teygjanlega lagar sig fullkomlega að þéttingaryfirborðinu og nær -núll leka jafnvel við lágan bakþrýsting. Venjulegir málmsettur -baklokar leyfa almennt meiri leyfilegan leka en mjúkar -setur, sérstaklega við lágan mismunaþrýsting.

Lágur sprunguþrýstingur: Margar mjúksætisgerðir opnast við þrýsting undir 1 psi, sem gerir þær hentugar fyrir lág-þrýstingskerfi og sog (inntak) hlið jákvæðrar tilfærslu og HPLC dæla án þess að takmarka inntaksflæði.

Hreinlætisleg og hrein-vingjarnleg hönnun: Sléttir, ó-málmlausir þéttifletir draga úr festingu agna og auðvelt er að sótthreinsa það, í samræmi við FDA 21 CFR og 3-A hreinlætisstaðla fyrir matvæla-, drykkjar- og lyfjavinnslu.

Titrings- og hávaðadempun: Teygjanlegt innsiglið gleypir titring kerfisins og dregur úr skjálfti meðan á notkun stendur, dregur úr sliti á innri íhlutum og dregur úr rekstrarhávaða.

Lokaverkfræðingar okkar geta mælt með besta sætisefninu (NBR, EPDM, FKM, PTFE eða FFKM) miðað við rekstraraðstæður þínar.

Takmarkanir og umsóknartakmarkanir

Þó að þeir séu mjög fjölhæfir, hafa mjúkir eftirlitslokar rekstrartakmörk sem þarf að meta við val til að forðast ótímabæra bilun:

Hitatakmarkanir: Teygjanleg efni hafa skilgreint hitastig sem spannar venjulega frá -60 gráður F til 600 gráður F (-51 gráður til 316 gráður) eftir efni innsigli. Mikill kuldi getur valdið því að selir verða stökkir og sprungnir; viðvarandi hár hiti flýtir fyrir niðurbroti og varanlegu þjöppunarsetti.

Þrýstimörk: Við mjög háan þrýsting geta mjúk innsigli þrýst út eða afmyndast varanlega. Varahringir úr málmi lengja þrýstingsgildi, en mjúkir sætisventlar geta almennt ekki passað við ofur-háan-þrýstingsgetu allra-hönnunar á hörðum sætum úr málmi.

Efna- og slípiefnisáhætta: Árásargjarn efni geta bólgnað, mýkt eða brotið niður ósamrýmanlegar teygjur. Vökvar með sviflausnum slípiögnum munu eyða þéttingarflötum hratt, sem leiðir til ótímabærs leka og bilunar.

Hætta við útskolun innsigli: Alvarleg straumflæði eða vatnshamrar geta losað eða rifið teygjuþéttinguna. Ekki er mælt með mjúkum sætislokum fyrir kerfi með tíða óstjórnlega þrýstingsskota eða mikla bylgjugetu.

Algengar iðnaðar- og rannsóknarstofuumsóknir

Mjúkir afturlokar eru tilgreindir í atvinnugreinum þar sem forvarnir gegn leka, hreinleika og lágþrýstingsframmistöðu eru forgangsverkefni:

Lyfja- og líflyfjaframleiðsla: Notað í dauðhreinsuðum vökvaflutningi og vinnslulínum til að koma í veg fyrir kross-mengun og viðhalda lotuheilleika.

Matar- og drykkjarvinnsla: Hreinlætislokar fyrir mjúka sæti styðja CIP (hreint-á-stað) verklag og koma í veg fyrir bakflæðismengun á ætum vörum.

Vatnsmeðferð og neysluvatnskerfi: Verndaðu drykkjarvatnsveitur sveitarfélaga og atvinnuhúsnæðis fyrir bakflæðismengun í samræmi við AWWA staðla.

Loftræstikerfi og kælikerfi: Stjórna flæði kældu vatns og kælimiðils, bæta skilvirkni kerfisins og koma í veg fyrir öfuga hringrás meðan á stöðvun stendur.

Rannsóknastofa greiningartæki: Lágt-dauður-þyngdarafl-líkön með aðstoð eru staðalbúnaður á HPLC og lágum-dælu (LV) soglínum fyrir nákvæma vökvastýringu.

Jarðgas og létt eldsneytislínur: Kúluþétt-þétting lágmarkar hættuna á losun á flótta.

Leiðbeiningar um rétta uppsetningu

Rétt uppsetning er nauðsynleg fyrir áreiðanlega afköst og hámarks endingartíma. Fylgdu þessum stöðluðu verklagsreglum fyrir -mjúka afturloka með ferrul:

1. Stefna og festing

Stilltu alltaf flæðisörina fyrir ventilhús við fyrirhugaða stefnu fram á við. Öfug uppsetning mun leiða til þess að eftirlitsaðgerðin tapist algjörlega.

Þyngdarafls-stuðlar ventlarverður að festa lóðréttmeð flæðisörina upp á við; lárétt eða hornfesting kemur í veg fyrir rétta lokun og veldur stöðugu bakflæði.

Vor-hlaðnar hönnun má setja upp í hvaða stefnu sem er.

2. Undirbúningur slöngu

Skerið slöngur til að framleiða hreinan, ferkantaðan, burtlausan- enda með lágmarks skán. Óreglulegur eða ójafn skurður mun koma í veg fyrir rétta þjöppun á hylki og valda viðvarandi leka.

Hreinsaðu slönguendana til að fjarlægja olíu, fitu, málmspæni og önnur óhreinindi fyrir samsetningu.

3. Ferrule Fitting Assembly

Renndu hnetunni og hylkinum á slönguna, með mjókkandi enda hyljunnar sem snúi að lokunarhlutanum.

Settu slönguna að fullu í innstungu ventlafestingarinnar og haltu henni föstu á meðan þú herðir.

Herðið hnetuna með höndunum þar til hún er þétt, snúið síðan öðru3/4 snúningurfyrir fyrstu samsetningu til að troða ferrúlunni rétt á slönguna.

Aðeins fyrir endurtengingu eftir sundurtöku1/6 snúningur framhjá fingri-þétter nauðsynlegt til að-setja for-byltu hylki aftur.

4. Togi fyrir lokun líkamans

Þegar ventlahlutinn er settur saman aftur eftir viðhald skaltu herða endalokunina við tilgreint tog framleiðanda - venjulega 120 tommu-lbs fyrir 1/4" og minni 316 ryðfríu stáli lokar. Of-herðing getur raskað holunni, skemmt innri innsigli eða ræma þræði.

Bestu starfsvenjur við viðhald og bilanaleit

Venjulegt viðhald

Skoðaðu lokana reglulega með tilliti til ytri leka, tæringar eða sjáanleg merki um niðurbrot innsigli.

Fyrir kerfi sem meðhöndla ætandi vökva eða agna vökva, skipuleggja reglulega sundurliðun, úthljóðshreinsun og innsiglisskoðun.

Aðferð við að skipta um innsigli

Losaðu þrýstinginn að fullu og aftengdu allar slöngutengingar.

Notaðu hæfilega stóra skiptilykla til að skrúfa endalokuna af ventilhúsinu.

Hristu hlífina varlega til að fjarlægja smellubúnaðinn. Fjarlægðu gamla innsiglið varlega -ekki klóra innsiglið eða þéttingarflötina, þar sem jafnvel minniháttar yfirborðsskemmdir valda varanlegum leka.

Hreinsaðu alla íhluti í metanóli eða samhæfum leysi; Mælt er með úthljóðshreinsun til að ná sem bestum árangri, sérstaklega fyrir greiningarlokur með litlum-holum.

Ýttu nýju eða hreinsuðu innsiglinu þétt upp á pallasætið. Gakktu úr skugga um að þétting hússins sé rétt í sporinu áður en hún er sett aftur saman.

Settu lokann aftur saman, snúðu lokuninni í samræmi við forskriftina og settu aftur í línuna með réttri stefnu og flæðisstefnu.

Algeng bilanaleit

Ytri leki við innréttingar: Staðfestu ástand ferrulsins og gæði slöngunnar; hertu aftur eða skiptu um hylki og hnetu eftir þörfum.

Innri bakflæðisleki: Athugaðu hvort uppsetningin sé öfug, skemmd innsigli eða hindrun. Skoðaðu þéttingarfleti fyrir rispur, rusl eða þjöppunarsett.

Meira-en-þrýstingsfall: Staðfestu að lokastærð sé rétt stærð fyrir notkunarflæðishraða; skoðaðu hvort innri stíflu eða stíflur sé að hluta til fastur.

Mjúkt sæti vs harðsæti afturlokar: Fljótur samanburður

Loka CNC SEIK verkstæði

Algengar spurningar

Hver er aðalmunurinn á mjúkum sitjandi og harðsæti afturlokum?

Aðalmunurinn er þéttingarviðmótið. Lokar sem sitja mjúkir nota aflöganlegt teygju- eða fjölliðaþétti til að ná nær-núll loftbólu-þéttum leka, jafnvel við lágan þrýsting. Lokar með harðsæti nota stífan málm-í-snertingu við málm, sem er mun endingarbetra fyrir mikla þrýsting og hitastig en leyfir lítið, iðnaðar-staðlað magn af leka þegar lokað er.

Hver er hámarkshiti fyrir mjúkan sætisloka?

Hámarksnotkunarhiti fer algjörlega eftir innsigli efnisins. Almennar-nítrílþéttingar (NBR) ná yfirleitt hámarki við 200 gráður F, EPDM við 300 gráður F, Viton® (FKM) við 400 gráður F, og há-afköst Kalrez® perflúorteygjur geta starfað stöðugt í allt að 600 gráður F. Alltaf skal sannreyna efnasamhæfni við uppsetningu á efnishitastigi og vökva.

Er hægt að nota mjúka sætisloka fyrir loftkennda miðla?

Já. Mjúkir afturlokar eru almennt ákjósanlegir fyrir jarðgas, þjappað loft og önnur loftkennd notkun vegna þess að loftbólu-þétt lokun þeirra kemur í veg fyrir flóttalosun sem felst í hönnun harðra sæta. Gakktu úr skugga um að innsigliefnið sé samhæft við sérstaka gassamsetningu og rekstrarskilyrði.

Hversu oft ætti að skipta um mjúka afturlokaþéttingu?

Endingartími innsigla er verulega breytilegur eftir efnafræði vökva, hitastigi, þrýstingi og tíðni hringrásar. Í hreinu, meðal{1}}hita drykkjarvatni geta selir endað í 3–5 ár. Í árásargjarnri efna- eða háhitaþjónustu getur þurft að skoða og skipta út á 6–12 mánaða fresti. Skiptu um innsigli strax ef vart verður við leka, sprungur, bólga eða varanlegt þjöppunarsett.

Af hverju lekur mjúkt sæti afturventillinn minn?

Algengustu orsakir leka eru: skemmdir eða skemmdir þéttingarfletir, óviðeigandi uppsetning (öfug flæðisstefna, undir-hertum festingum), fastur rusl á innsiglisflötinni, aðgerð umfram birt hitastig eða þrýstingsmörk eða útpressun innsigli af völdum þrýstingsbylgna.

Er hægt að setja þyngdarafls-aðstoðaðan mjúkan afturloka lárétt?

Nei. Þyngdarkrafts-stuðluð hnífapör byggjast á þyngd hylkisins til að loka lokanum að fullu. Lárétt eða hornfesting kemur í veg fyrir rétt sæti, sem leiðir til stöðugt bakflæðis og algjörlega taps á eftirlitsvirkni. Aðeins er hægt að setja fjöðraðir- baklokar fyrir mjúka sæti í hvaða stefnu sem er.

Hvað er sprunguþrýstingur í afturloka?

Sprunguþrýstingur er lágmarksþrýstingur framvirks vökva sem þarf til að lyfta pallinum og hefja áframflæði. Mjúkir afturlokar eru fáanlegir með sprunguþrýstingi allt niður í 0,5 psi, sem gerir þá vel -henta fyrir lágþrýstikerfi og dælusogsleiðslur þar sem lágmarks inntakstakmörkun er mikilvæg.
