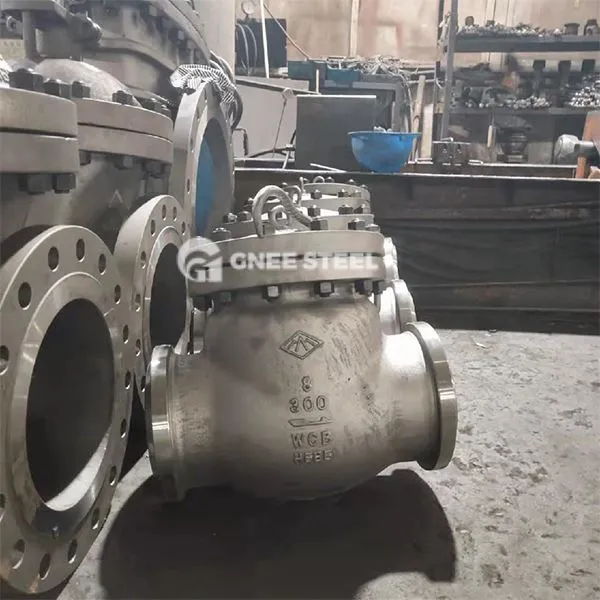

Lágt hitastigsloki
Lýsing
Cryogenic Check Valve er sjálfvirkur loki sem er sérstaklega notaður í mjög lágu hitastigsumhverfi -196 gráðu ~ +80 gráðu. Það opnast sjálfkrafa og lokar lokaskífunni í gegnum flæði miðilsins til að koma í veg fyrir afturstreymi kryógenvökva eins og fljótandi súrefni, fljótandi köfnunarefni og fljótandi jarðgas (LNG) og vernda öryggi leiðslukerfa og búnaðar. Grunnaðgerðir þess fela í sér:
Að koma í veg fyrir miðlungs bakflæði: Tryggja einstefnu flæði af kryógenískum vökva til að forðast öfugan snúning dælna eða drifmótora.
Strabiling kerfisþrýstingur: Viðhaldið jafnvægi á þrýstingi á leiðslum með þéttingarbyggingum til að draga úr þrýstingsveiflum af völdum lofttegundar kryógenískra miðla.
Hönnun kjarnauppbyggingar
Vettvang líkami og ekið samsetning
Samskiptauppbygging: Að taka upp stuttan högga loki diskhönnun (sveiflu eða lyftu tegund) til að draga úr lokunarhöggkrafti og laga sig að DN10 ~ DN200 kvarða.
Anti-frystir hönnun: Að fylla lokasætið með kælimiðli eða setja áfalls frásogandi hola til að draga úr hættu á aflögun á þéttingaryfirborði vegna skyndilegra hitabreytingar.
Aðalþol og slitþolin tækni
Tvíbura þétting: Lokaskífan er soðin með harðri ál (svo sem krómhúðun eða nitriding) til að bæta yfirborðs hörku, og lokasætið er fellt með sveigjanlegu grafít eða PTFE efni til að ná lágu hitastigi teygjanlegri þéttingu.
THEMING OG MISSINS Lækkun : Túrbínublöð eða sjónauka stuðpúða ermar eru stilltar til að neyta hreyfiorku miðilsins og draga úr skurði lokakjarnans með háhraða vökva.
Lágt hitastigsloki
Forskrift
Nafnþvermál: DN 10-200
Gildandi temp.:ⅶb: ({0}} gráðu
Nafnþrýstingur: PN40 Bar
Gildandi miðill: Fljótandi köfnunarefni, fljótandi súrefni, fljótandi jarðgas og annað lágt hitastig miðill
Lokaskífuþéttingarefni: PTFE (kóði: P)
Loka líkamsefni: SS304 (kóði: b) SS316 (kóði: R), SS316L (kóði: L)
Tengingarleið: fals suðu
Uppsetningarleið: Venjulega er lárétt uppsetning, getur einnig bætt við vorinu á lokaskífu til að styrkja afköst þéttingar, á þessari stundu, er hægt að setja upp á hvaða sjónarhorni sem er
Miðlungs rennslisstefna verður að vera sú sama og örvarstefna á loki líkama
Lágt hitastigsloki
