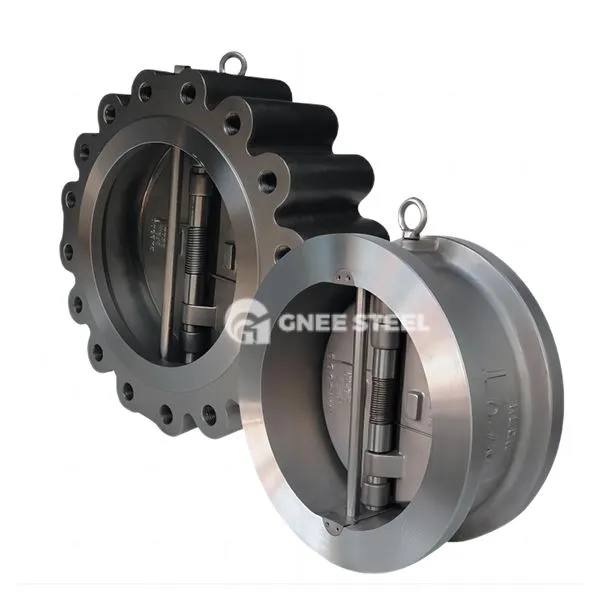

Dual Disc Check Valve Lýsing
Tvöfaldur-blakgatventill er loki sem stjórnar einstefnu flæði miðils í gegnum tvöfaldan blak uppbyggingu. Það er hannað til að draga úr vökvaslosti og hentar stórum og meðalstórum leiðslukerfi.
Kjarna uppbyggingareiginleika
Tvöfaldur-blakhönnun: Tveir samhverfir diskulaga diskar snúast um pinnann í lokasætinu. Diskurinn lokast fljótt við öfugt flæði (lokunartíma minna en eða jafnt og 0. 3 sekúndur) til að draga úr áhrifum vatnshamarsins;
Samningur skipulag: Uppbygging tengingartengingarinnar gerir lengd sína aðeins 1\/4 ~ 1\/8 af hefðbundnum flansskoðunarventil og þyngdin minnkar um 30%~ 50%, sem er hentugur fyrir rýmisbundnar atburðarás;
Þéttingarform: Hægt er að soðið er á yfirborð disksins með harðri ál eða þakið PTFE lag og lekastigið nær ANSI flokki VI.
Tvöfaldur diskskoðunarloki forskrift
Stærð: 2 "- 32"
Efni: Steypujárn, sveigjanlegt járn, WCB, CF8, CF8M, CF3, CF3M ETC.
Hönnun og framleiðsla Std.: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Flans tenging ASME B16.5, ASME B16.47, JISB 2212- JISB2214, DIN 2543-2550
Augliti til auglitis std.: ASMEB16.10, API 6D, JISB2002, DIN3202, EN558
Prófstaðall: API598, API 6D JISB2003
Tvöfaldur diskprófunarventill
Val og uppsetningarupplýsingar
Key stig fyrir val
Efni samsvörun : Notaðu 316L ryðfríu stáli loki líkami + PTFE húðuð loki diskur; Notaðu króm-mólýbden stál fyrir háhita gufuleiðslur (minna en eða jafnt og 425 gráðu) Pressure aðlögun: Fyrir lágþrýstingskerfi (minna en eða jafnt og 1,6MPa) notaðu fyrst skífutegundina; Fyrir háþrýstingsumhverfi (meira en eða jafnt og 6,4MPa), notaðu flans-tengda styrktan loki líkama.
Uppsetningarkröfur
Aðeins fyrir lárétta uppsetningu á leiðslum verður að merkja loki líkamann með flæðisör til að tryggja að hann sé í samræmi við flæðisstefnu miðilsins;
Lokar í stórum þvermál (DN meiri en eða jafnt og 300) þurfa sjálfstæða stuðningsramma til að forðast sveigju loki af völdum leiðsluálags.
