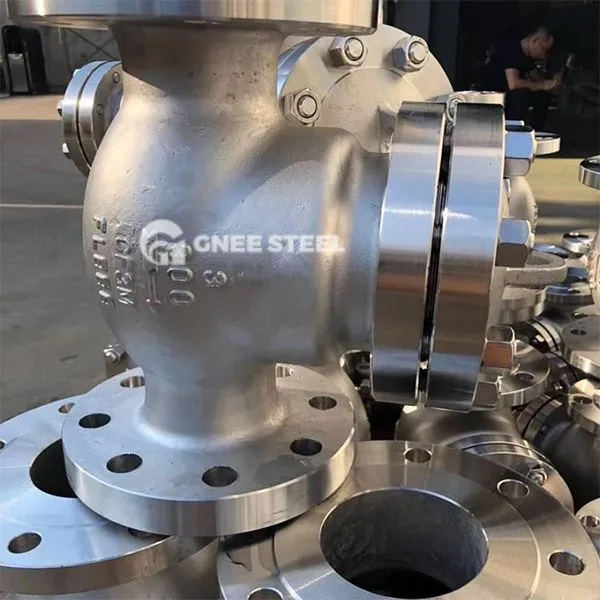

Kryogenískur sveifluhlið

Cryogenic Swing Check loki er sjálfvirkur loki sem er sérstaklega notaður við vinnuaðstæður með lágum hita (svo sem fljótandi jarðgas, fljótandi köfnunarefni og aðrir miðlar). Það treystir á flæði miðilsins sjálfs til að stjórna opnun og lokun lokaskífunnar til að koma í veg fyrir að miðillinn streymi aftur, dælan frá því að snúa við og þrýstingsléttir gámsins vera úr böndunum. Hönnun þess verður að uppfylla öfgafullt lághita umhverfi fyrir neðan -196 gráðu til að tryggja áreiðanleika þéttingar og næmi aðgerða.

Kjarnauppbygging
‌ Vettvang líkami og efni ‌:
‌Low-hitastig aðlögunarhæfni‌: Lokalíkaminn er gerður úr lágu hitastigstáli (svo sem LCB), austenitic ryðfríu stáli (304\/316L) eða tvíhliða stáli (F51\/F53) til að forðast bilun í köldu brettum efnisins;
‌ THEALing Component‌: Metal loki sæti og loki diskur er samsvaraður (harður ál getur verið mögulega yfirborð) til að bæta afköst lághitastigs.
‌Valve Disc Design‌:
‌ Swing Structure‌: Lokaskífan snýst um ásinn í gegnum löm og treystir á þyngdarafl eða voraðstoð til að endurstilla fljótt og draga úr lokunaráhrifum;
‌Anti-frystir hönnun‌: Snertiflötin milli lokaskífunnar og lokasætisins er komið í veg fyrir ís sultu við lághita vinnuskilyrði.
‌ Connection Method‌: Flans eða klemmuuppsetning, hentugur fyrir skipulag með lágu hitastigi.
Tæknilegar breytur ‌Temperature Range‌: -196 gráðu ~ +80 gráðu (hægt er að víkka sérstaka hönnun til +200 gráðu); ‌Pressure stig ‌: Class150 ~ 600LB (PN10 ~ 100MPa); ‌Diameter Range‌: DN50 ~ 1200mm (NPS 2 "~ 48"); ‌Leakage stig: Mætir ANSI flokki V staðal, engin hætta á leka á lághita miðlum.



Cryogenic Swing Check Valve



Forrit
‌LiqueFied Natural Gas (LNG): Anti-Backflow of LNG Tank Inlet and Outlet Pipelines; ‌Air aðskilnaðareining: einstefna stjórn á fljótandi súrefni og fljótandi köfnunarefnis afhendingarkerfi; ‌ efnafræðileg kryógenageymsla: andstæðingur-bakflæði af leiðslum af etýleni, fljótandi ammoníaki og öðrum miðlum; ‌Aerospace eldsneytiskerfi: Öryggisábyrgð á fljótandi vetni og fljótandi súrefnisdrifnum leiðslum.

Kostir
‌Cryogenic afköst: tvöföld hagræðing á efnum og hönnun til að forðast kulda sprungu og innsigli; ‌Fast svörun‌: Lokunartími loki er innan við 1 sekúndu til að koma í veg fyrir að miðlungs afturflæði valdi sveiflum kerfisþrýstings; ‌Low rennslisþol hönnun‌: Rennslis rás í fullri þvermál dregur úr þrýstingsfall og hentar fyrir háflæðis kryógenískan miðla; ‌ Langt líf viðhald‌: Hörð innsigli uppbygging og lághitastig gegn tæringarhúð draga úr slithraða.
