WCB tvöfaldir sérvitringar fiðrildalokar

WCB tvöfaldir sérvitringar fiðrildalokar(einnig þekkt sem hágæða fiðrildalokar) eru háþróuð flæðisstýringartæki þar sem skaftið er á móti miðju skífunnar og miðju ventilhússins. Smíðað úrASTM A216 WCBsteyptu kolefnisstáli, eru þessir lokar hannaðir til að yfirstíga núnings- og þéttingartakmarkanir hefðbundinna sammiðja fiðrildaloka, sem gerir þá hentuga fyrir há-þrýsting og há-tíðni iðnaðarnotkun.

Sæktu tæknigagnablaðið í heild sinni og 3D CAD módel fyrir afkastamikil-seríunni okkar hér

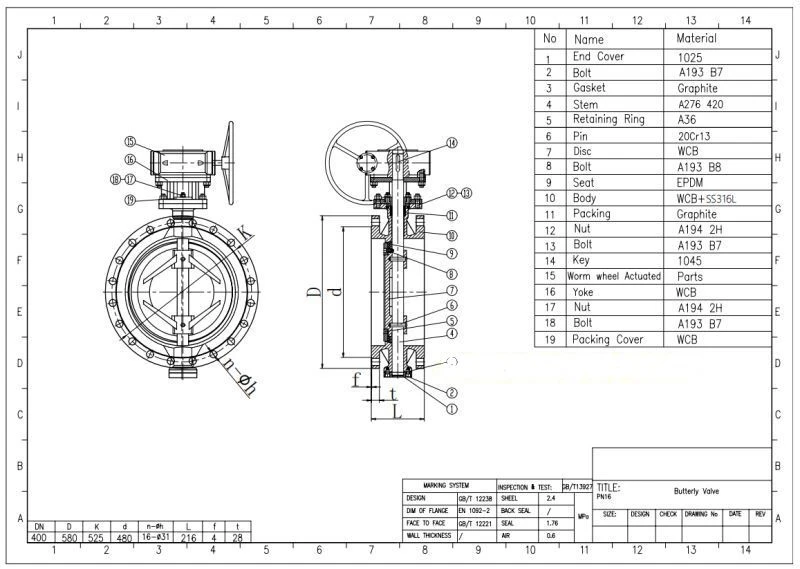

Teikningin af tvöföldum sérvitringalokum DN400 PN16-WCB

Tæknilegar færibreytur tafla

Eiginleikar

Tvöfaldur offset vélbúnaður:

Offset 1:Skaftið er staðsett fyrir aftan þéttihliðina, sem gerir skífunni kleift að sveiflast út úr sætinu strax við opnun.

Offset 2:Skaftið er örlítið frá-miðju frá miðlínu pípunnar, sem skapar „kambing“ aðgerð til að draga úr núningi í fyrstu 10 gráðurnar af opnun og síðustu 10 gráðurnar við lokun.

Skiptanleg sætishönnun:Sætum (venjulega RPTFE eða málmur) er haldið með boltuðum festingarhring, sem gerir kleift að skipta um -á staðnum án þess að fjarlægja skaftið eða diskinn.

Útblástursskaft-:SamræmistAPI 609, skaftið er fest til að koma í veg fyrir að það kastist út undir miklum innri þrýstingi.

ISO 5211 festingarpúði:Stöðluð toppflans gerir kleift að festa loft-, raf- eða gírstýringar beint.

Umsóknir

Loftræsting og hitaveita:Hár-heitavatnshringrás þar sem gúmmí-fóðraðir lokar myndu bila.

Efnavinnsla:Meðhöndlun árásargjarnra vökva (þegar hann er paraður við diska úr ryðfríu stáli) sem krefjast áreiðanlegrar-lokunar.

Vatnsmeðferð:Hár-inntakslínur og afsöltunarstöðvar sem krefjast PN25+ þrýstingseinkunna.

Virkjanir:Gufuþéttivatns- og kælivatnskerfi (WCB veitir nauðsynlegan styrk fyrir hitauppstreymi).

Hreinsunarstöðvar:Almenn-kolvetnisþjónusta þar semFire-örugg hönnun (API 607)er oft krafa.

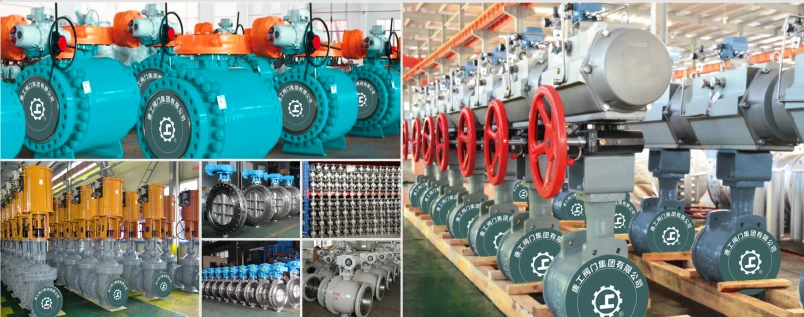

GNEE ventlaverkstæði

Algengar spurningar

Hver er munurinn á WCC og WCB?

Munur á milliWCBogWCC(bæði samkvæmt ASTM A216 staðlinum) er þaðWCC hefur meiri styrk og betri suðuhæfnien WCB, sem gerir það að ákjósanlegu vali fyrir hærri þrýsting eða lægra hitastig.

Hver er munurinn á einum sérvitringum og tvöföldum sérvitringum fiðrildalokum?

Helsti munurinn á sérvitringum á milli tvöfaldra-sérvitringa fiðrildaloka og stakra-sérvitringa fiðrildaloka endurspeglast í eftirfarandi tveimur þáttum:

Fjöldi og staðsetning sérvitringa

Einn-sérvitringur fiðrildaventill: Það er aðeins einn sérvitringur, það er að segja að ás ventilstöngulsins er sérvitringur við miðlínu þéttiflatar ventilskífunnar. Þessi hönnun tryggir jafnari snertingu á milli þéttiflatarins og ventilsætisins þegar lokinn lokar og dregur þannig úr sliti. Hins vegar, vegna einstaka eðlis offsetsins, er svigrúmið til að hámarka þéttingarafköst og rekstrartog takmarkað.

Tvöfaldur sérvitringur fiðrildaventill: Er með tvo sérvitringa:

Axial sérvitringur: Ás ventilstilsins víkur frá miðju ventilskífunnar, sem veldur því að ventilskífan losnar upphaflega frá ventilsætinu við snúning, sem dregur úr núningi við opnun og lokun;

Geislamyndaður sérvitringur: Ás ventilstilsins er sérvitringur við miðlínu rásar ventilhússins (pípulínuás), sem veldur því enn frekar að þéttiflötur ventilskífunnar losnar fljótt frá ventilsætinu við opnun og -hefst smám saman aftur við lokun, sem dregur úr sliti á þéttingaryfirborðinu.

Áhrif uppbyggingar á árangur

Einhver sérvitringur: Bætir þéttingu með því að treysta á einn sérvitring, en það er samt verulegur núningur á milli ventilskífunnar og ventilsætisins við opnun og lokun. Hentar fyrir lágan-þrýsting, eðlilegt-hitasvið.

Hver er munurinn á WCB og A105?

Aðalmunurinn erframleiðsluferli: WCB er steypt kolefnisstál, á meðanA105 er svikið kolefnisstál.
