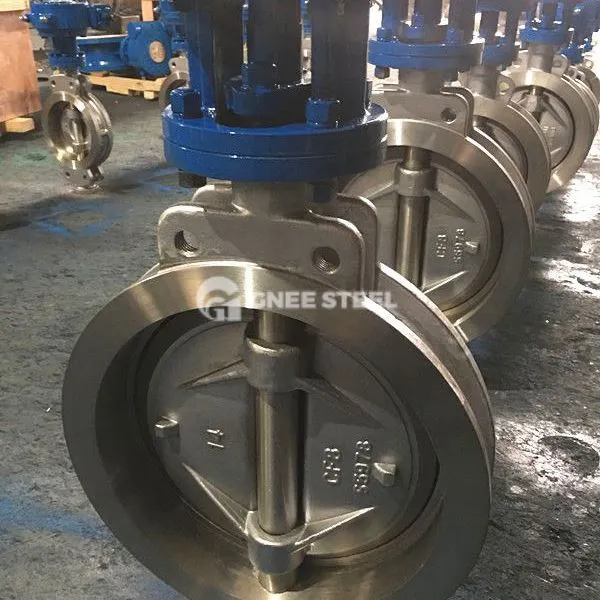

Stak sérvitringur á fiðrildi Lýsing
Stakur sérvitringur fiðrildisventillinn er loki sem knýr fiðrildaplötuna til að snúa með því að snúa loki stilkur til að ná leiðslu miðli á On-Off eða flæðisreglugerð. Kjarna eiginleiki þess er sá að lokastofnásinn víkur frá miðju fiðrildaplötunnar og myndar eina sérvitring, sem dreifir áreynslu álagsspennu milli fiðrildaplötunnar og lokasætisins.
Uppbygging
Valve Body: Sívalningshönnun, stutt axial lengd, innbyggður fiðrildaplata, aðallega úr ryðfríu stáli, kolefnisstáli osfrv.
ButterFly Plate og Valve Stem: Fiðrildaplötan er diskulaga, föst tengd við lokastöngina og lokar stilkurinn er stilltur til að hámarka innsiglið .
Þéttingarbygging:
Hægt er að stilla þéttingarhringinn á fiðrildaplötuna (mjúkt efni eins og polytetrafluoroethylene) og þéttingin er náð með teygjanlegri aflögun;
Eða z-laga þversniðsventilsæti er hannað á loki líkamanum og treystir á miðlungs þrýsting til að aðstoða innsiglið .
Wafer Connection: Lokinn er beint klemmdur á milli pípuflansanna með boltum og uppbyggingin er samningur.
Stak sérvitringur fiðrildi forskrift
Forskriftir og víddir
- Nafnþvermál (DN): Sameiginlegt svið er DN50 ~ DN1200;
- Pressure stig (pn): venjulega pn6 ~ pn25;
- Appliclicable hitastig : Mjúka innsigli gerðin er yfirleitt -20 gráðu ~ 150 gráðu, og málm innsigli gerð getur aðlagast hærra hitastigi.
Eiginleikar
uppbyggingarkosti
Lítil stærð, létt þyngd, auðvelt að setja upp og viðhalda;
Auðvelt í notkun, aðeins 90 gráðu snúningur er nauðsynlegur til að opna/loka að fullu.
FYRIRTÆKI EIGINLEIKAR
Good þétting: Í gegnum teygjanlegt loki sæti eða miðlungs þrýstingur hjálparþétting getur það aðlagast ýmsum vinnuaðstæðum ;
Low flæðisviðnám: Línulegt samband milli opnunar fiðrildaplötunnar og rennslishraðans er gott og aðlögunarafköstin eru framúrskarandi;
Urability: Tvöfaldur sérvitringur hönnun dregur úr rispunni milli fiðrildaplötunnar og lokasætisins og lengir þjónustulífið.
Takmarkanir
Stak sérvitringin hefur enn nokkra risp á skiptaferlinu. Gildandi sviðsmyndir eru svipaðar og í sammiðja fiðrildislokanum. Tvöfaldar/þrefaldar sérvitringar eru nauðsynlegar fyrir háan hita og háan þrýsting.
Gnee stak sérvitringur skífu fiðrildi
Umsókn
Iðnaðarleiðslur: vökvastjórnun í jarðolíu, raforku, málmvinnslu og öðrum sviðum;
Byggingarkerfi: Vatns-/gas miðlungs reglugerð í vatnsveitu og frárennsli, loftræstikerfi;
Umhverfisvernd og vatnsmeðferð: flæðisstjórnun í skólphreinsistöðvum og dælustöðvum;
Matur og læknisfræði: Hreinlætis hönnun er hentugur fyrir hreina miðlungs flutning.
Hver er munurinn á stökum sérvitringum fiðrildisventils og tvöföldum sérvitringum á fiðrildisventli?
1.. Uppbyggingarmunur
Sérvitring
Stak sérvitringur: Aðeins loki stilkurásinn víkur frá miðju fiðrildaplötunnar, þannig að efri og neðri endar fiðrildaplötunnar og snertisyfirborð lokasætisins dreifir þrýstingnum, en það getur ekki alveg útrýmt núningi meðan á skiptinni stendur.
Tvöfaldur sérvitringur: Á grundvelli eins sérvitrings víkur lokarásinn frá miðju loki líkamans (myndar tvær sérvitringar vegalengdir) og fiðrildaplata getur fljótt losað sig frá lokasætinu eftir opnun og dregið verulega úr núningi.
Þéttingarbygging
Stök sérvitring: Mjúk innsigli (svo sem gúmmí, polytetrafluoroethylene) eru að mestu notuð og teygjanlegt aflögun er treyst á til að ná þéttingu.
Tvöfaldur sérvitringur: Það er samhæft við mjúkar innsigli eða málmþéttingar (svo sem ryðfríu stáli, karbíði), en það síðarnefnda er ónæmur fyrir háum hitastigi og hefur lengra líf.
2.. Samanburður á frammistöðu
| Kjör | Stak sérvitringur á fiðrildi | Tvöfaldur sérvitringur fiðrildisventill |
|---|---|---|
| Núning og slit | Enn eru rispur og augljós slit á milli fiðrildaplötunnar og lokasætisins. | Fiðrildaplötan skilur lokasætið fljótt og núninginn minnkar mjög. |
| Pressure Resistance | Hentar fyrir lágan þrýsting (pn6 ~ pn16) | Þolir hærri þrýsting (PN16 ~ PN25) |
| Hitastig svið | Mjúk innsigli er yfirleitt minni en eða jöfn 150 gráðu | Málmþétt gerð getur náð yfir 400 gráðu |
| Áreiðanleiki seal | Að treysta á teygjanlegt aflögun til að innsigla, lokunarkröfan er lítil | Staðaþétting (línulínu), lokun krefst nákvæmrar staðsetningar |
3.. Sviðsmyndarsvið
Stakur sérvitringur fiðrildi loki: Hentar fyrir lágan þrýsting, venjulegt hitastig og hrein miðlungs aðstæður, svo sem vatnsmeðferð, byggingarvatnsveitu og frárennsli, loftræstikerfi.
Tvöfaldur sérvitringur fiðrildisventill: Hentar fyrir iðnaðarsvið með háum hita, háum þrýstingi eða miðli sem inniheldur agnir, svo sem jarðolíu, raforku og málmvinnslu.
4. Ráðleggingar um val
Forgangsraða stökum sérvitringum: Þegar kostnaður er viðkvæmur er miðillinn ekki tærandi og vinnuskilyrðin eru stöðug.
Forgangsraða tvöföldum sérvitringum: Þarftu að laga sig að alvarlegum vinnuaðstæðum eins og tíðum opnun og lokun, háum hita og háum þrýstingi eða löngum líftíma.
