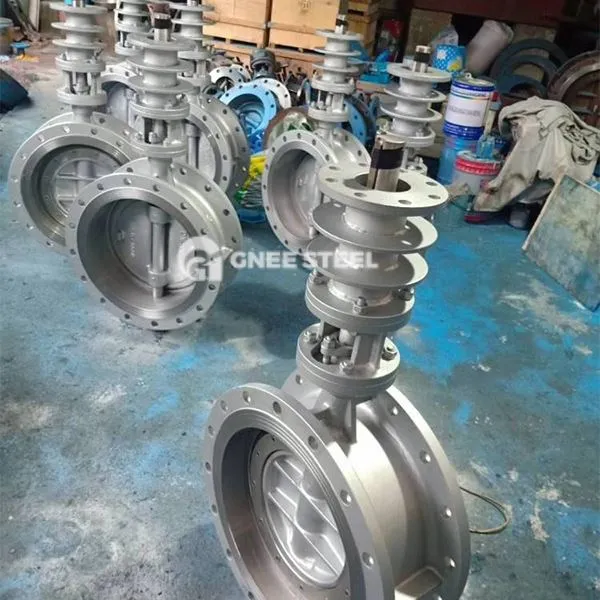

Háhita skífu fiðrildisventill

Háhitastig fiðrildisventill er loki sem er sérstaklega notaður fyrir háhitamiðla (svo sem rennsli gas, gufu, háhita gas). Það samþykkir uppbyggingu tengingar á glifer tengingu og gerir sér grein fyrir opnun og lokun eða rennslisreglugerð með því að snúa fiðrildaplötu. Það er hentugur fyrir háan hita og háþrýstingssenur með hitastig minna en eða jafnt og 425 gráðu og þrýstingur minna en eða jafnt og PN16.

Uppbyggingarsamsetning
Lokalíkaminn: úr steypustáli eða kolefnisstáli, ónæmur fyrir háum hita og háum þrýstingi, og hægt er að meðhöndla yfirborðið með tæringu.
Fiðrildaplata: Straumlínulagað hönnun, yfirborðs karbíð eða ryðfríu stáli, slitþolinn og veðrun.
Þéttingarbygging: Þriggja forgangs málm harða innsigli (lokiplata og loki sæti snertingu við keilu) eykst þéttingarárangur með þrýstingshækkun.
Drifbúnaður: Styður handvirkt (ormgír, handfang), loft- eða rafmagnsaðgerðir og sumar gerðir eru búnar sjálfslásandi aðgerðum.
Tengingaraðferð: Wafer flanshönnun, beint klemmd með leiðslunni í gegnum foli bolta, samningur uppbygging.



Háhita skífu fiðrildisventill



Kostir og gallar

Kostir:
Sterkur stöðugleiki við háan hita og háþrýstingsskilyrði og betri þéttingarafköst en mjúkþéttir fiðrildalokar.
Þægilegt viðhald, engin þörf á að taka í sundur lokalokann til að skipta um þéttingarhringinn, draga úr kostnaði við niður í miðbæ.
Gott umburðarlyndi gagnvart rykugum og agna sem innihalda ögn (svo sem rofgas og kolgas).

Ókostir:
Lokar með litlum þvermál (undir DN200) hafa mikla rennslisþol vegna þykktar fiðrildaplötunnar.
Cavitation er hætt við að eiga sér stað í langtíma hálfopnu ástandi, sem leiðir til skemmda á fiðrildaplötunni eða þéttingaryfirborði.
Framleiðslukostnaðurinn er hærri en venjulegir gúmmí-innsiglaðir fiðrilokar.

Varúðarráðstafanir
Valkröfur:
Veldu líkamsefni loki í samræmi við miðlungs hitastig (svo sem steypu stálþolið í 425 gráðu, kolefnisstálþolið fyrir 300 gráðu).
Fyrir fjölmiðla sem innihalda ögn er nauðsynlegt að hafa forgang að yfirborð karbít fiðrildaplata.

Uppsetningarforskriftir:
Meðan á uppsetningu stendur verður að samræma leiðsluna og herða verður að herða jafnt til að forðast ójafnan kraft á loki líkamanum.
Forðastu fiðrildaplötuna að vera í inngjöf 15 gráðu ~ 75 gráðu í langan tíma til að koma í veg fyrir hola.
‌ Málastjórnun‌:
Athugaðu reglulega slit á þéttingaryfirborði og bættu smurolíu á sex mánaða fresti.
Í háhitaumhverfi þarf að fylgjast með hættu á aflögun lokans og skipta þarf um háhitaþolna pökkun ef þörf krefur.
