Full Lug gerð Butterfly Valve Lýsing
Fullt fiðrildaloki er fiðrildisloki tengdur við leiðsluna í gegnum flansbyggingu. Lokalíkaminn er hannaður með töskur í kringum hann og er beint festur við leiðsluflansinn með boltum. Það hefur bæði þéttleika skífunnar fiðrildaventilsins og stöðugleika flans fiðrildaventilsins. Kjarnahönnunin felur í sér:
Connection Method:
Holgatgerð (gerð): Lugið er í gegnum boltaholið. Þegar upp er settur þarf langan bolta til að komast inn í flansana á báðum hliðum, sem hentar fyrir hefðbundnar vinnuaðstæður.
Internernal Thread Type (LT gerð): LUG er með innri þræði og er tengdur við leiðsluna flans í gegnum stutta bolta, sem dregur úr hættu á bolta skríða og lengir þéttingarlífið um 30%~ 50%.
Valve Body Material: steypu stáli (WCB/LCB), ryðfríu stáli (304/316) eða tvíhliða stáli, hentugur fyrir NPS 2 "~ 40" (DN50 ~ DN1000) kaliber.
SEALING STRUCTION:
THREIE-víddar sérvitringur málmþéttingar : fiðrildaplata og loki sæti eru soðnir með stjörnublöndu, hitastigsþol minna en eða jafnt og 600 gráðu, þrýstingþol upp að bekk 600 (PN100).
Elastic Seal: Butterfly plata er fellt inn með PTFE eða EPDM þéttingarhring, lekastig nær Vi, hentugur fyrir -20 gráðu ~ 150 gráðu vinnuaðstæður.
Full Lug gerð fiðrildisventill forskrift
|
Liður |
gildi |
|
Uppbygging |
Butterfly |
|
Umsókn |
Vatn |
|
Upprunastaður |
Henan |
|
Máttur |
Handbók |
|
Sérsniðinn stuðningur |
OEM, ODM |
|
Ábyrgð |
3 ár |
|
Hitastig fjölmiðla |
Miðlungs hitastig |
|
Fjölmiðlar |
Vatnsolíugas |
|
Vöruheiti |
Ryðfríu stáli drug tegund |
|
Líkamsefni |
Ryðfríu stáli |
|
Tenging |
Þráður |
|
Diskur |
Ryðfríu stáli |
|
Stilkur |
Ryðfríu stáli |
|
Sætiefni |
EPDM/NBR/PTFE |
|
Aðgerð |
Stöng/gírkassi/refsiverð/rafmagn |
|
Vinnuþrýstingur |
Pn 10- pn16 |
|
Pökkun |
Tréhylki |
|
Moq |
1 |

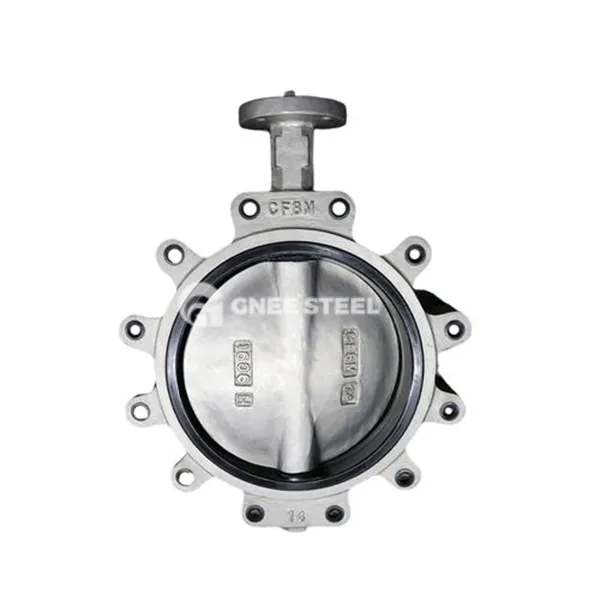

fullur fiðrildaloki
Val stig
Innsigli gerð:
Hreint vatn/loft: EPDM mjúkur innsigli er ákjósanlegt, sem dregur úr kostnaði um 40%.
Háhiti/ætandi miðill: StelliTe harður innsigli er valinn, sem hefur ögn veðrun viðnám líf sem er meira en eða jafnt og 10 ár.
Drive Mode:
NPS minna en eða jafnt og 12 "(DN300) með hverflabox (tog minna en eða jafnt og 500n · m), NPS hærra en eða jafnt og 14" með pneumatic stýrivél (tog meira en eða jafnt og 2000n · m).
Varúðarráðstafanir
Flansstilling: Frávik verður að vera minna en eða jafnt og 1 mm og að herða bolta (ráðlagt forhleðsla: kolefnisstálboltar 80 ~ 120n · m).
Rennslisstýring: Þegar það er sett upp lárétt verður lokarásinn að vera lóðréttur til jarðar til að koma í veg fyrir miðlungs útfellingu og slit á þéttingaryfirborðinu.
