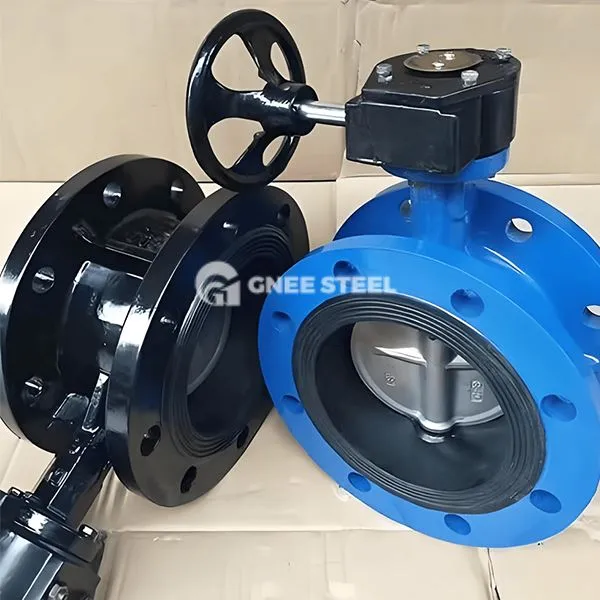

Tvöfaldur-offset fiðrildalokar

Tvöfaldur offset Butterfly loki er afkastamikill fiðrildisventill sem hámarkar þéttingarafköst með tvöföldum sérvitringum. Uppbyggingar eiginleiki þess er að lokarásinn víkur frá miðju fiðrildaplötunnar og miðju lokans á sama tíma. Það er hentugur fyrir vökvastjórnun undir miðlungs og háum þrýstingi, tíðum opnun og lokun og alvarlegum vinnuaðstæðum.

1.. Uppbyggingarhönnun

Tvöfalt sérvitring:
Fyrsta sérvitring: Ventilsásinn víkur frá miðju fiðrildaplötunnar til að draga úr snertisvæðinu milli fiðrildaplötunnar og lokasætisins.
Önnur sérvitringur: Lokastofninn víkur frá miðju loki líkamsrásarinnar til að mynda CAM -áhrif og draga úr opnunar- og lokunarþol.
Lykilþættir:
Fiðrildaplata: Diskulaga uppbygging, herða meðferð á yfirborði (svo sem yfirborð ryðfríu stáli eða úða keramik) til að auka slitþol.
Lokasæti: Mjúk innsigli (PTFE/EPDM) eða Metal Hard Seal (Stellite ál), sem styður tvíhliða núll leka.
Ventil stilkur og drifbúnaður: Hönnun gegn hreyfingu, hentugur fyrir handvirka, pneumatic eða rafmagnsaðgerð, í samræmi við ISO 5211 staðal.



Tvöfaldur-offset fiðrildalokar



Kostir ‌

• ‌Low rekstrar tog: tvöfaldur sérvitringur hönnun dregur úr opnunar- og lokunar toginu um 40%~ 60%, sem hentar fyrir tíðar aðgerðir. ‌
• Langt líf: Slithraði þéttingaryfirborðsins er 70% lægra en í miðlínu fiðrildalokanum og þjónustulífið getur náð meira en 10 árum. ‌
• Aðlögunarhæfni háþrýstings: Það þolir hámarksþrýsting í flokki 300 (um það bil 50 bar), og harða innsigli útgáfan þolir hitastigið upp á 232 gráðu. ‌
• Economical‌: Uppbygging flækjustigsins er lægri en þriggja tímabundna fiðrildaventilsins, með lágum framleiðslukostnaði og þægilegu viðhaldi. ‌

Forrit ‌

• Verkfræði sveitarfélaga: Rennslisreglugerð fyrir stóra þvermál (DN50 ~ DN2400) af vatnsveitu og frárennsliskerfi og hitauppstreymi. ‌
• Petrochemical Industry‌: Að skera niður og stjórna olíuvörum og ætandi fjölmiðlum í hreinsunareiningum. ‌
• Kraftur og loftræstikerfi: Lokakröfur um kælivatnskerfi og gufuleiðslur (hitastig minna en eða jafnt og 232 gráðu). ‌
• Sérstök vinnuaðstæður ‌: Sviðsmyndir sem innihalda kornamiðla, tómarúm umhverfi og senur sem krefjast brunavarna.
