Þriggja vega handvirk loki lýsing
Þriggja vega handvirk loki er loki tæki sem stjórnar flæðisstefnu miðilsins í þremur leiðslum með handvirkri notkun. Kjarnaeiginleiki þess er þrjár vökvarásir (einn inntak, tveir verslanir eða tveir inntakir, einn útrás), sem getur gert sveigjanlega gert sér grein fyrir frávísun, samflæði eða flæðisstefnu skipt um vökvann.
Vettvang líkamsbygging:
Venjulega úr ryðfríu stáli (304/316L), steypujárni eða sérstökum álefni, með sterkri tæringarþol og aðlögunarhæfni fyrir mismunandi miðla;
Dæmigerð hönnun er „vinstri, hægri og botn út“ skipulag og rásartengingarástandi er stjórnað af breytingu á kjarnastöðu loki.
Drive Mode:
Alveg háð handvirkri notkun (svo sem snúningshandfangi eða skiptilykli), án rafmagns eða pneumatic aðstoðar.
Flokkun og gerð
Flokkun eftir aðgerð :
Samhliða loki: Tveir inntakir eru sameinaðir í einn innstungu, notaðir til að blanda saman mismunandi miðlum;
Vísandi lokar: Einn inntak er flutt í tvo verslanir, sem hentar fyrir dreifingu flæðis eða stefnurými.
Flokkun eftir uppbyggingu:
Ball loki gerð: Breyttu rennslisstefnu með því að snúa boltanum, með framúrskarandi þéttingarafköstum (svo sem handvirkum þriggja vega kúluventil);
Defectional Loki Type: Notaðu upp og niður tilfærslu lokakjarnans til að skipta um tengingu rásarinnar, sem oft er notað í vökvakerfum.
Þriggja leiða handvirk loki forskrift
| Nafnþvermál | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Gerð kúluventils | Fljótandi kúluloki, 3 veg |
| Tenging | Þráður, flans, klemmur, rass suðu, fals suðu, þunnt par klemmur |
| Nafnpressa | PN16, PN25, PN40, PN64 |
| Loka líkamsefni | Sus304, Sus316, Sus316L |
| Innsigliefni | PTFE |
| Miðlungs temp | -20 gráðu ~ +120 gráðu |
| Vinnandi miðill | Loft, gufa, vatn, lofttegundir, olía, ryk, ætandi miðill osfrv. |
| Ökumannatenging | ISO 5211 |
| Lokaskoðun | ISO/DIN 5208-1987 |

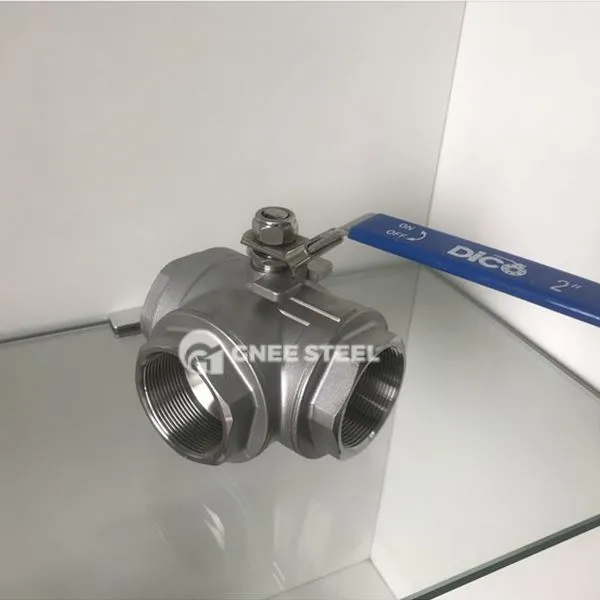

Þriggja leiða handvirk loki
Forrit
Iðnaðareftirlitskerfi: skipt um flutning og blöndu af sýru og basískum miðlum í efnaframleiðslu; Fram- og aftur og snúa vatnsveitu og flæðisreglugerð í vatnsmeðferðarkerfum.
Orka og almenningsaðstaða: Breytingarstýring á gufu/heitu vatni í hitapípunetum; Neyðarskiptingu margra vatnsbóls í brunavarnarkerfi.
Val stig
Aðlögunarhæfni fjölmiðla: 316L ryðfríu stáli + flúorfóðrað innsigli er ákjósanlegt fyrir mjög ætandi vökva; Þrýstingsstig: Hefðbundin líkön styðja PN 16- pn40, og þarf að aðlaga harða innsigli fyrir háan hita og háþrýstingsskilyrði; Aðgerðir þægindi: Handhönnunin verður að vera vinnuvistfræðileg og snúnings togið verður að vera minna en eða jafnt og 50n · m til að draga úr rekstri erfiðleikum.
