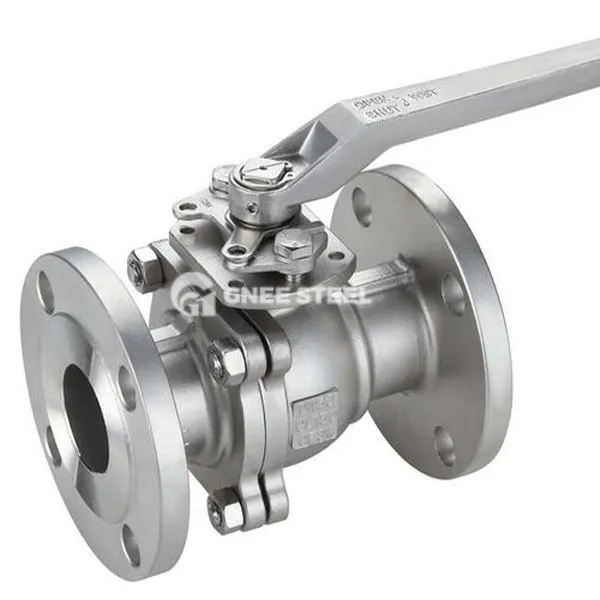

Gufukúluloki

Gufukúlulokar eru sérhæfðir lokar til að stjórna gufumiðlum með því að snúa kúlu. Kjarnaþátturinn er kúlu með hringrás. Þegar kúlunni er snúið um 90 gráðu er rásin samstillt eða rangfærð með rennslislínu lokans til að ná gufuflæði eða niðurskurði, hver um sig.

Kjarnaeinkenni
Háhitaþol

Lokalíkaminn er gerður úr Sus316L, WC6 álstáli osfrv., Og þolir gufuhitastig allt að 450 gráðu. Þéttingarhlutirnir eru úr grafít-wound þéttingum;
Selirnir eru úr grafít sárþéttingum eða málmhörðum innsigli til að tryggja innsigli áreiðanleika við hátt hitastig.
Háþrýstingþol

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10MPa).
Lítil rennslisþol hönnun

Rennslisleið í fullum þvermál (þvermál gat er sú sama og leiðsla), sem dregur úr óróatapi, þrýstingsfall er 30% ~ 50% lægra en hliðarventill.

Stærð gufukúluloka

Stærð tengisins frá 1/8 tommu til 2 tommu,

Þvermál frá 4mm til 50mm,

Þrýstingur frá 1,6MPa til 50MPa.

Gufukúlulokatengi

Kvenkyns þráður BSP, NPT, PT (1/8 "~ 2")

Karlkyns þráður m, lr, sr (m16*1,5 ~ m60*2)

Gufukúluloki efni:

1. Kolefni stál

2. Stöðugt stál (SS316, SS304)

Gufukúluloki Förgun:

1.Blank-fosfór pólskur (svartur litur)

2.G-rafskautað gult sink (gulur litur)

3.G-rafskautað gult sink (hvítur litur)



gufukúluloki



Val stig
Parameter samsvörun

Vinnuþrýstingur: Valið samkvæmt hönnunarþrýstingi gufuleiðslu (td 1,6MPa, 2,5MPa, 4. 0 MPa);
Miðlungs hitastig: Meira en 300 gráðu þarf að nota málm harða innsigli + hitavask uppbyggingu.
Efnisval

Hefðbundin skilyrði: Lokalíkaminn er úr WCB steypu stáli og lokasætið er úr 316+ ptfe samsettu efni;
Tærandi gufu: forgangsval á tvíhliða ryðfríu stáli (2205) eða Monel ál.

Viðhalds forskrift
Dagleg skoðun

Mánaðarleg uppgötvun á þéttingarleka (með innrauða hitamæli til að fylgjast með hitastigsbreytingum);
Reglubundin smurning á loki stilkur (ráðlagður hringrás 6 mánuðir) með háhita fitu (td mólykót 111).
Yfirferð millibili

Eftir 3 ára samfellda notkun eða 5000 op og lokanir þarf að taka lokann í sundur til að skipta um sætisinnsigli og pökkun;
Soðnir kúlulokar þurfa skarpskyggniprófanir (PT) eða röntgenmyndatöku (RT) til að tryggja suðuheiðarleika.
Athugasemd: Þegar gufukúlulokar eru notaðir í tengslum við innsetningu gufuflæðismælinga (svo sem My-Luc gerð) er nauðsynlegt að viðhalda andstreymis beinni pípuhluta sem er meiri en eða jafnt og 10D til að tryggja nákvæmni mælinga.
