Samhliða tvöfaldur disc hlið loki

Samhliða tvöfaldur skífuhliðarventill (einnig þekktur sem samsíða tvöfaldur hliðarhliðarventill) er eins konar loki sem opnast og lokar í gegnum lóðrétta hreyfingu tveggja samsíða hliðar, sérstaklega hönnuð til að skera niður stjórn á háþrýstingi, hástreymi eða óhreinindum sem innihalda miðlungs, og er hentugur fyrir jarðolíu, efnafræðilega, raforku og aðra iðnaðarsvið. Kjarnauppbygging þess fylgir API 600 og GB/T 12234 staðlar, með tvöföldu teygjanlegu innsigli og litlum rennslisþol.

Forskrift

Nafnþvermál: DN50 ~ DN1200 (Common Range), Full borhönnun til að draga úr þrýstingsfall.
Þrýstingsmat:
American Standard: Class 150- Class2500 (allt að 42MPa).
Evrópskur staðall: PN 10- PN420.
Gildandi hitastig: -196 gráðu (djúpur kuldi) til +550 gráðu (háhitastig gufu).
Tenging: Flans (ANSI/DIN Standard) eða suðu, hentugur fyrir háþrýstingsleiðslur.

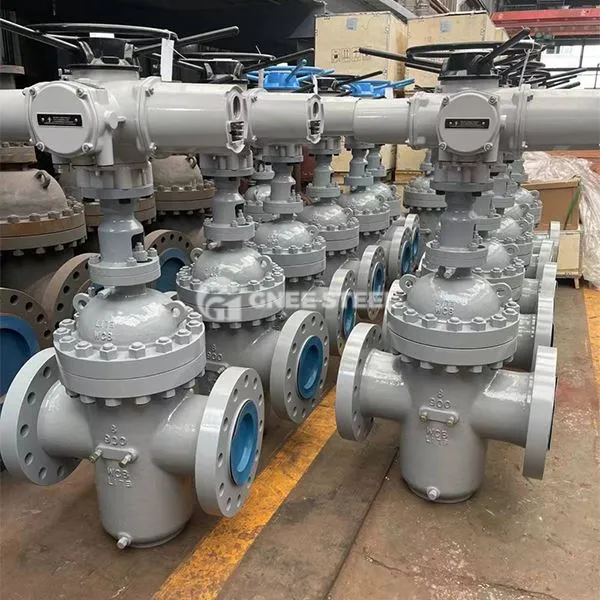

Gnee Parallel Double Disc Gate Loki



Samhliða uppsetningarhandbók fyrir tvöfalda diskgátt

I. Undirbúningur fyrir uppsetningu
Skoðun búnaðar:

Athugaðu hvort loki líkami, hlið og þéttingaryfirborð sé laust við skemmdir, staðfestu að stýrivélin (handvirk/rafmagn) passar við lokann og raflögnin eru ósnortin.
Athugaðu hvort forskriftir lokans (DN, þrýstingsstig) og leiðslur eru í samræmi.
Verkfæri og efni:

Undirbúðu flansbolta, þéttingarþétti (mælt er með grafít málmi vinda þéttingu), fitu, spanner, stig og svo framvegis.
II. Uppsetningarstefna og staðsetning
Lóðréttar uppsetningarkröfur:

STEM stefnu: Verður að setja lóðrétt, handhjól eða stýrivél er staðsett efst til að tryggja að samhliða hreyfing hliðsins sé ekki truflað þyngdarafl.
Flansstilling: Samhliða röðun við leiðsluna flans til að forðast aflögun lokunarlokans vegna nauðungar uppsetningar (kvarðað með stigi).
Hliðarbrautarstilling (ef einhver er):

Fyrir uppsetningu er nauðsynlegt að opna framhjá lokann til að koma jafnvægi á þrýstingsmun á inntak og innstungu og draga úr opnunarþol (sem gildir um háþrýstingskerfi).
Iii. Uppsetningarskref
Flans tenging:

Settu lokann á milli flansanna tveggja, settu boltana í og ​​hertu þá upphaflega til að leiðrétta flans samsíða og fjarlægðu síðan lokann.
Soðið flansinn að leiðslunni til að tryggja að suðuhljóðið falli ekki í lokarholið (þarf að hreinsa innri vegginn eftir suðu).
Lokafesting:

Til baka til að setja upp lokann, samkvæmt skáröðinni í þrisvar sinnum hertu bolta jafnt (endanlegt tog samkvæmt stöðluðum kröfum).
Fullir bora lokar þurfa að athuga hvort innri þvermál leiðslunnar sé meiri en eða jafnt og innri þvermál lokans, til að koma í veg fyrir truflun á milli fiðrildaplötunnar og leiðslunnar.
Stjórnandi gangsetning:

Eftir að hafa verið rafknúinn/loftstýringarmaðurinn, opnaðu hann handvirkt fyrir 50% opnunargráðu og orkaðu það síðan til að sannreyna að opnunar- og lokunarstefnan sé í samræmi við vísbendinguna.
Prófaðu aðgerðina í fullri högg til að tryggja að það sé engin jamming (þarf að panta pláss fyrir hitauppstreymi lokar stilkur)
