Málmsæti Triunnion kúluloki Lýsing
Metal sæti trunnnion kúluventill er loki sem notar málm-til-málm harða innsigli uppbyggingu . Kúlan er fest í loki líkamanum í gegnum efri og neðri legur, og loki stilkurinn drif boltann til að snúa 90 gráðu til að ná vökva á On-Off Control . Kjarnarhlutarnir fela í sér:
Valve Body: úr steypu eða smal, með sterku þrýstingsþol (algeng efni eins og WCB, ryðfríu stáli ál);
Fixed Ball: Innbyggjandi steypu/smíða, yfirborð hert (svo sem úðað keramik, sementað karbíð), hörku getur náð HRC60 eða hærri;
Metal loki sæti: myndar þéttingarpar með boltanum, efnið passar við boltann (eins og ryðfríu stáli + sementað karbíð) og ójöfnur þéttingarinnar er minna en eða jafnt og Ra0.2;
Valve stem: Tengir stýrivélina og boltann til að senda tog;
Spring forhleðslukerfi: bætir sjálfkrafa slit á þéttingaryfirborðinu til að tryggja langtímaþéttingu .
Kjarna kostir og eiginleikar
Aðlögunarhæfni að miklum vinnuaðstæðum
Hitastig svið : - 196 gráðu til 650 gráðu (Aðeins mjúkur innsigli loki -20 gráðu ~ 180 gráðu);
Þrýstingþol : Allt að flokkur 2500 (PN420), hentugur fyrir háþrýsting gufu og jarðgasleiðslur;
Tæring/slitþol : Hentar fyrir miðlungs sem inniheldur agnir (svo sem slurry, ösku), stífla í gegnum Carbide þéttingaryfirborð og sjálfhreinsandi hönnun .
Þétting áreiðanleika
Harðir innsigli úr málmi hafa enga hættu á öldrun og aflögun undir háum hita og háum þrýstingi og lekahraðinn er mun lægri en mjúkir innsigli;
Tvíátta þétting : Hönnun tvöfalda lokasætisins styður tvíátta flæði miðilsins án takmarkana á uppsetningu .
Langt líf og lítið viðhald
Slitþolin hönnun lengir þjónustulífið og dregur úr tíðni viðhaldi í miðbæ;
Modular uppbyggingin auðveldar skjótt skipti á innsigli .
Metal sæti TRUNNION BALL LALVE forskrift
|
Liður |
loki |
|
Umsókn |
Iðnaðarnotkun, vatnsnotkun, notkun heimilanna |
|
Höfnastærð |
Dn 10- dn1000 |
|
Ábyrgð |
24 mánuður |
|
Upprunastaður |
Kína |
|
Henan |
|
|
Máttur |
Handbók, rafmagns, pneumatic, vökvakerfi |
|
Hitastig fjölmiðla |
Lágt hitastig/hátt hitastig/venjulegt hitastig/miðill hitastig |
|
Vörumerki |
Gnee |
|
Uppbygging |
Bolti |
|
Fjölmiðlar |
Gas, olía, vatn, gufu |
|
Sérsniðinn stuðningur |
OEM, ODM, OBM |
|
Afhendingartími |
7-15 dagar |
|
Húðun |
Sérsniðin |
|
Loki líkami |
Fölsuð suðu |
|
Líkamsefni |
304, 304L, 316L |
|
Moq |
10 |
|
Hafnarstærðir |
Full bora og minnkuð borun |
|
Hönnun og framleiðsla |
BS6364, MESC SPE77/200, JB/T7749 |
|
Eldvarnarhönnun |
API607, API 6FA |

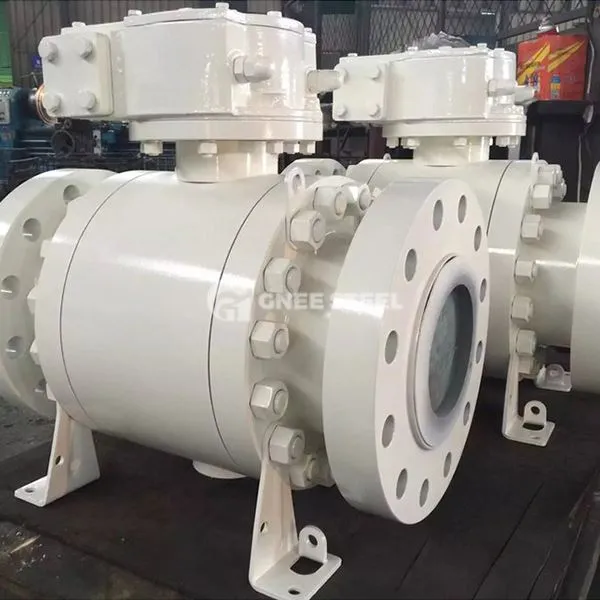

Metal sæti trunnnion kúluventill
Forrit
| Industrial | Forrit | Föllun |
|---|---|---|
| Olía og gas | Flutningur á hráolíu, háþrýstings jarðgasleiðslur | Segluðu reglugerð um niðurskurð/flæði til að tryggja öryggi langvarandi leiðslna |
| Efnafræðilegur iðnaður | Ætandi miðill (sýru, basa), háhitastig reactor | Tæringarþolinn flæði hlerun til að koma í veg fyrir öryggisslys af völdum leka |
| Rafmagn | Háhita gufukerfi (kötlum, hverfla) | Þolir gufu yfir 540 gráðu, stöðugri opnun og lokun |
| Málmvinnsla/námuvinnsla | Slurry flutnings- og rykstýringarkerfi | Standast agna slit og viðhalda stöðugri framleiðslu |
Málmsetur trunnnion kúluventill, með þriggja megin einkenni þeirra á mikilli vinnuskilyrðum Viðnám, núll leka innsigli og löng þjónustulífi, eru ábyrgir fyrir eftirfarandi á lykilsvæðum eins og orku og efnaiðnaði:
① Öryggisábyrgð: útrýma hættunni á leka á háhita og háþrýstingsmiðlum;
② Framleiðslusamfelld: draga úr tapi framleiðslugetu af völdum niður í miðbæ;
③ Hagræðing kostnaðar: Draga úr viðhaldstíðni og neyslu varahlutanna
