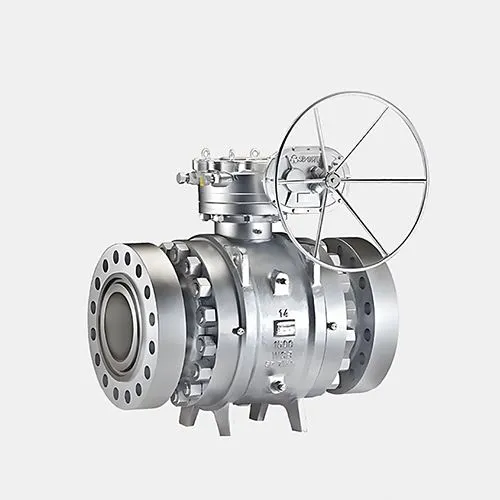

Kúluloki úr steyptu stáli er tegund kúluventils með fastri kúlu. Kúlan er tryggð með efri og neðri tindunum (stuðningssköftum) og færist ekki til vegna vökvaþrýstings. Þessi hönnun gerir kúlulokanum kleift að standast hærri þrýsting og dregur úr sliti á ventlasæti, sem gerir hann hentugan fyrir háan-þrýsting, stóran-þvermál og háan-hita. Trunnion kúluventlar eru mikið notaðir á iðnaðarsviðum eins og olíu, jarðgasi, efnafræði, málmvinnslu og orkuframleiðslu.
Forskrift
Hámarksvinnuþrýstingur: Allt að 414 bör (6000 psig)
Rekstrarhitasvið: -17 gráður til 232 gráður (0 gráður F til 450 gráður F)
Fast bolti fyrir tvíátta þéttingu
Trunnion-Fengdur bolti: Kemur í veg fyrir boltann
Sjálfvirk forhleðsluþétting sætis
Lágt rekstrartog
Blowout-Proof Stem Design
Handfang gefur til kynna flæðistefnu
Nákvæm staðsetning handfangs
Höndlunarlitavalkostir í boði
Pneumatic eða rafknúnar stýringar í boði
Festingarplötur í boði
Hver loki fer í lekaprófun með köfnunarefni við hámarks vinnuþrýsting. Fyrir þrýsting sem fer yfir 6000 psig er prófið framkvæmt við 6000 psig.
Þjöppuð hönnun með hámarksflæðisskilvirkni
2-vega eða 3-vega flæðisleiðir
Spring-Hlaðið sæti: Tryggir leka-heilleika í bæði lág-- og há-þrýstingskerfum, sem dregur úr sliti á sætum af völdum þrýstingssveiflna.
Stærðarsvið og þrýstiflokkur
Stærð frá 2" til 48" (DN50-DN1200)
Þrýstingur frá 150LBS til 2500LBS (PN10-PN420)
Hönnunarstaðlar
Hönnun / framleiðsla samkvæmt stöðlum
API 6D; ASME B16.34; DIN 3357; EN 13709; GB/T12237; BS5351
Augliti til auglitis lengd (mál) samkvæmt stöðlum
ASME B16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-F5; DIN 3202-F7; BS5163
Flangað mál samkvæmt stöðlum
ASME B16.5; EN 1092-1; BS4504; DIN2501;
Flangað í ASME B16.5 (2" ~ 24") og ASME B16.47 Series A / B (26" og hærri)
rassuðu endar samkvæmt stöðlum ASME B16.11; EN12982; GB/T 12224
Prófanir samkvæmt stöðlum
API 598; API 6D; EN 12266-1; EN 1074-1; ISO5208
Byggingarefni
Almennt steypt kolefnisstál
A216 WCB (WCC, WCA), GP240GH (1.0619/GS-C25),
Lágt hitastig kolefnisstál (LTCS), LCB (LCC, LCA), GS-CK25
Álblendi:
A352 LC1/LC2/LC2-1/LC3/LC4/LC9/, A743 CA6NM
GS-CK16 GS-CK24 GS-10Ni6 GS-10ni14
Háhitastál (Chrome Moly)/Álblendi:
A217 WC1/ WC6/ WC9/C5/C12/C12A,
GS-22Mo4/ G20Mo5 (1,5419); GS-17CrMo55/ G17CrMo5-5 (1,7357)
Austenitískt ryðfrítt stál/blendi:
UNS S30400 (S30403) (S30409), A351 CF8/CF3/CF10
G-X6CrNi189/ GX5CrNi19-10(1.4308)
UNS S31600 (S31603) (S31609), A351 CF8M/CF3M/CF10M
GX5CrNiMo19-11-2/G-X6CrNiMo18.10 (1.4408)
UNS S34700 (S34709), A351 CF8C
G-X5CrNiNb189/GX5CrNiNb19-11(1.4552)
AISI316Ti; X6CrNiNo17122/ X6CrNiMoTi17-12-2(1.4571)
ALLOY 20# / UNS N08020, A351 CN7M
Ferritic-Austenitic / Duplex / Super Duplex Ryðfrítt stál:
UNS S31803 /S32205 (Duplex2205), A890/A995 GR.4A (J92205) /A351 CD3MN
UNS S32750 (Super Duplex2507), A890/A995 GR.5A / A351 CE8MN (CD4MCu)
UNS S32760, A890/A995 GR.6A (CD3MWCuN)
Önnur efni
Monel 400 / UNS N04400 ASTM B564-N04400 / A494 M35-1
Nikkelblendi 904L / UNS N08904
Inconel 625 /UNS N06625 /ASTM B564-N06625 /ASTM A494-CW6MC
Inconel 825 /UNS N08825 /ASTM B564-N08825 /A494 CU5MCuC
MIR C36000/ Brons / Ál Brons ASTM B62 UNS C83600, ASTM B148 C95800/
Eiginleikar steyptu stáli Trunnion kúluventla
Tvíátta þétting
Hannað með fjöðruðum-sætum eða fljótandi sætum til að tryggja tvíátta þéttingu, sem nær núllleka óháð stefnu flæðisins.
Lágt rekstrartog
Kúlan er fest með efri og neðri töfrum, sem veldur lágu togi, sem gerir það auðvelt að para saman við rafmagns- eða pneumatic stýrisbúnað.
Hentar fyrir háþrýsting og stóra-þvermálsnotkun
Hönnunin sem er fest á tunnuna- hentar sérstaklega vel fyrir háþrýsting og stóra-þvermál leiðslur.
Minni sætisslit
Fasta kúluhönnunin kemur í veg fyrir tilfærslu af völdum vökvaþrýstings, sem lágmarkar veðrun og slit á sætum.
Eld-örugg og andstæð-stöðuhönnun
Búin málm- eða grafítþéttingum til að uppfylla brunaöryggiskröfur, með leiðandi uppbyggingu til að koma í veg fyrir uppsöfnun truflana.
Mikil ending
Framleitt með hágæða-efnum til að standast háan hita, háan þrýsting og ætandi efni.
Sjálf-hreinsunaraðgerð
Sérstök þéttingarhönnun gerir þéttingarflötunum kleift að hreinsa sjálf- og kemur í raun í veg fyrir að agnir eða óhreinindi safnist upp.
