Vörulýsing
A105 kúluventillinn er hannaður til að uppfylla API 6D, ASME B16.34 og NACE MR0175 staðla. Lokatengingar eru fáanlegar í flans, rass - suðu, fals - suðu, eða snittari valkostir, með nafnstærðum á bilinu DN15 til DN200. Það er hægt að stilla það með ýmsum drifgerðum, þar með talið handvirkum, pneumatic eða rafmagns stýrivélum, og er mikið notað fyrir hátt - þrýstingslokun - af forritum í löngum - fjarlægðarleiðslum, dreifingarkerfi í þéttbýli og efnistöðvum.
Eiginleikar:
Mikill styrkur: Innbyggður fölsuð A105 loki líkami með togstyrk sem er meiri en eða jafnt og 485 MPa, skilar styrk sem er meiri en eða jafnt og 250 MPa, og öryggisstuðull meiri en eða jafnt og 4.
Mikil þétting: Kúlu og sæti eru paraðir og malaðir, með yfirborð nikkel {{0} }húðað eða harður ál - húðuð með supersonic úða til að ná ANSI/FCI 70 - 2 flokki VI núll leka; Vorhlaðinn sæti bætir sjálfkrafa slit.
Fireproof & Anti - truflanir: Grafít pökkun myndar aukaþéttingu meðan á eldi stendur; Leiðandi uppsprettur milli stilkur, bolta og loki líkami tryggja viðnám minna en eða jafnt og 10 Ω.
Forvarnir gegn stilkur: Neðst - festur stilkur með vélarhlífinni Reverse - þéttingarbyggingu kemur í veg fyrir stilkur útdrepandi, sem gerir kleift að skipta um pökkun á netinu.
Margir tengingarmöguleikar: Flansed endar eru í samræmi við ASME B16.5, rassinn - Weld endar með ASME B16.25 og snittari endar með ANSI B1.20.1 (NPT) fyrir beina uppsetningu á leiðslum.
Auðvelt viðhald: tveir - stykki eða þrír - stykki hönnun gerir kleift að útdrætti bolta og sætis án þess að taka í sundur leiðslur; Útvíkkuð vélarhlífar auðveldar einangrun og fjarstýringu.
Vöruforskrift
Þrýstingsmat: Class 900lb
Líkami: A105
Ball: SS316
Stem: A182 F316
Sæti: Devlon
Staðlar
Hönnun og framleiðsla: API 6D
Augliti til auglitis: ASME B16.10
Flansed endar: ASME B16.5
Próf og skoðun: API 598
Val lykilatriði
1.. Starfsfæribreytur: Ákvarðuðu líkamsefni loki út frá miðlum, hitastigi og þrýstingi. A105 er hentugur fyrir ekki - ætandi eða mildilega ætandi miðla sem starfa við - 29 gráðu til 425 gráðu. Veldu NACE MR0175 brennisteinsþolna útgáfu fyrir jarðgas sem inniheldur H₂S. Notaðu LF2 fölsuð stál fyrir hitastig undir -46 gráðu.
2. Þéttingartegund: Fyrir hreina miðla við stofuhita, veldu PTFE eða R - PTFE Soft SEALS; Fyrir fjölmiðla sem innihalda agnir eða við hátt hitastig skaltu velja stjörnuharða innsigli.
3.. Tegund tengingar: Fyrir hátt - þrýsting, stór - aðallínur í þvermál, veldu Butt - suðuendar; Veldu flans endar fyrir svæði sem eru háð tíðum viðhaldi; Fyrir litla - þvermál rennibraut - festur búnaður, veldu innri þræði eða fals suðu.
4.. Starfsemi:
- Handbók: Handfang eða gírkassi með lykilgat til að koma í veg fyrir slysni;
- pneumatic: tvöfalt - leikar eða vor - return, búið með segulloka loki, síu - þrýstings minnkandi loki og takmörk rofi;
- rafmagns: á - slökkt eða mótar gerð, sprenging - sönnun exd iic t6, ip68.
5. Viðbótaraðgerðir: Til að uppsetja neðanjarðar verður að lengja lokar stilkur og hlífðarhlíf; Fyrir gufuaðgerð verður að veita hitaleiðnifestingu; Til að þétta tvíátta ætti að velja DIB-1 uppbygginguna.

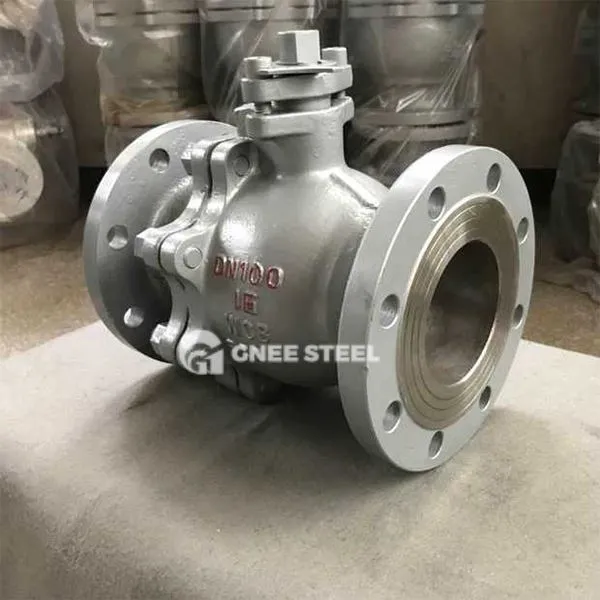

A105 kúluventill
